EMV induktive Kopplung
Zwei oder mehrere Stromkreise beeinflussen sich durch ein magnetisches Wechselfeld.
In der Störquelle verursacht ein Strom ein Magnetfeld, das durch induktive Kopplung in
der Störsenke eine Störspannung induziert.
Die induktive EMV Kopplung ist von den sechs grundlegenden EMV Koplungsarten eine derjnigen,
die die Störenergie durch das elektromagnetische Feld überträgt.
Ein Magnetfeld wird durch den Strom in einem Leiter erzeugt. Dieses Feld kann in nahegelegenen Leitern einen Störstrom induzieren. Diese Störströme
können in der Störsenke Fehlfunktionen verursachen.

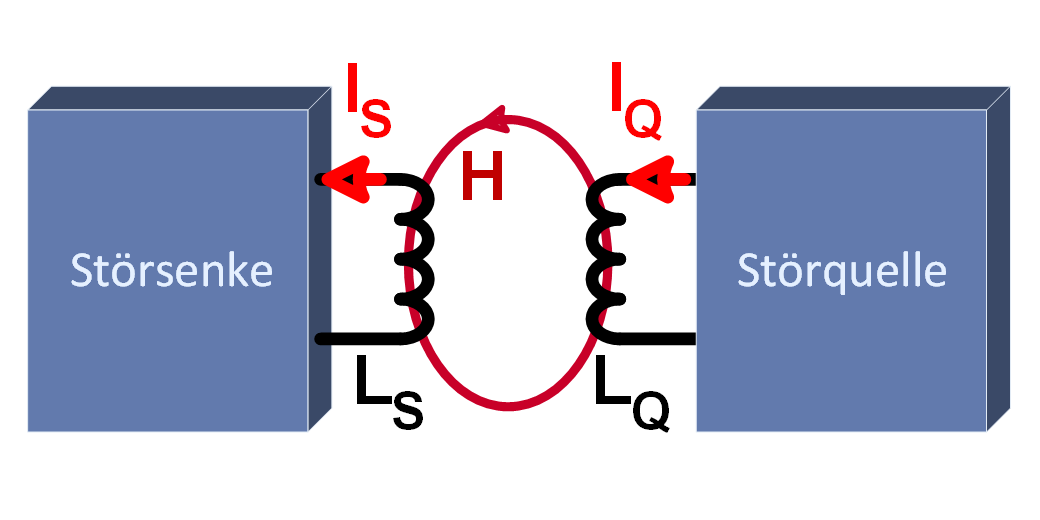

Bild 1: EMV Kopplung durch induktive Kopplung
Beispiele für induktive EMV Kopplungen
Ein Leiter erzeugt ein Magnetfeld, das in einem anderen Leiter einen Störstrom induziert.
Eine schnelle Stromänderung erzeugt in der Induktivität einer Leitung eine Spannungsspitze, die sich auf die Speisespannung überträg. Ein anderer Schaltungsteil empfängt die Spitze auf der Speisung und erleidet eine Fehlfunktion.
Eine schnelle Stromänderung erzeugt in der Induktivität einer Leitung eine Spannungsspitze, die sich auf die Speisespannung überträg. Ein anderer Schaltungsteil empfängt die Spitze auf der Speisung und erleidet eine Fehlfunktion.
