Piezo Summer Schaltung
Mit dem Piezo Summer erzeugt man ohne gorssen Bauteilaufwand einen gut hörbaren Summton.
|
|
Anwendung

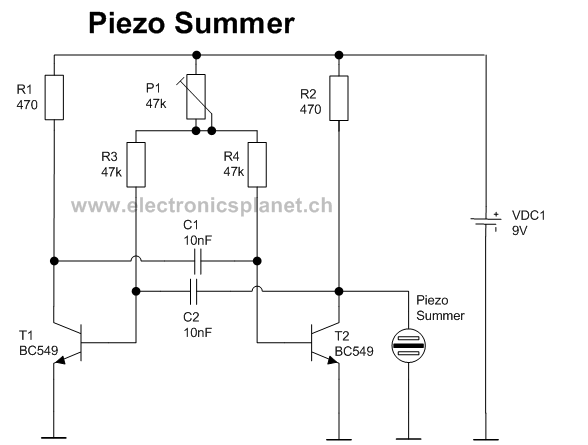

Die Piezo Summer Schaltung verwendet einen astabilen Multivobrator mit einer Frequenz von etwa einem Kiloherz, um einen Piezosummer anzuregen. Die Frequenz kann mit dem Potentiometer verändert werden. Nicht nur für Alarmfunktionen ist diese Schaltung einsetzbar. Der Summer kommt auch überall dort zum Einsatz, wo ein akustisches Feedback von einer Schaltung zum Benutzer gesendet werden soll. Jedem dürfte dieses Prinzip von den Geldautomaten her bekannt sein, die jeden Tastendruck des Benutzers mit einem kurzen Ton bestätigen. Mit dem Potentiometer kann die Frequenz eingestellt werden. Bei 9V Betriebsspannung lässt sich eine Einstellung zwischen ca. 1000Hz und 1800Hz vornehmen.
|
Und so |
Die Funktion des astabilen Multivibrators wird in der Schaltung 'LED Wechselblinker' Detailiert beschrieben. Der Multivibrator des Piezo Summers arbeitet mit einer höheren Frequenz. Der Transistor T2 sperrt und leitet abwechslungsweise.
Wenn T2 sperrt, liegt am Piezo Summer die volle Betriebsspanung.
Wenn T2 leitet, ist der Piezo Summer kurzgeschlossen.
Die so erzeugte Wechselspannung bringt den Piezo Summer zum schwingen und ein Ton entsteht.
