Spannungsteiler belastet berechnen
Rechnertool, Schaltbild und Formelsammlung zum Berechnen vom belasteten Spannungsteiler
|

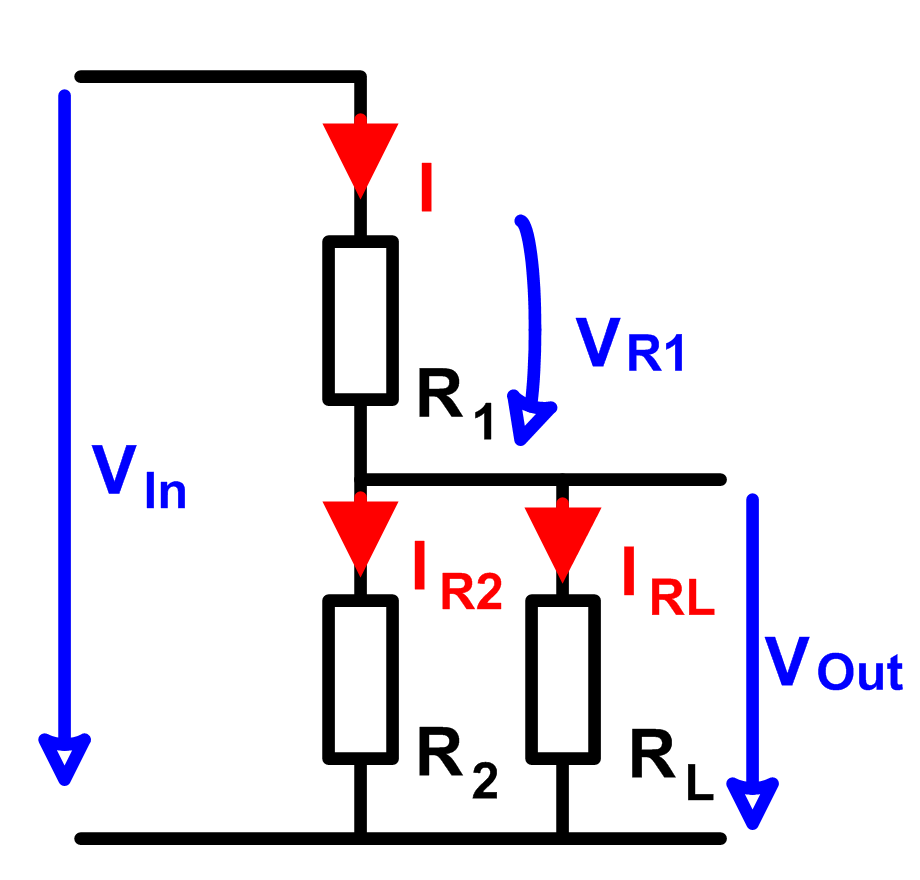

Schema |
Theorie |
|
|
|
Die einfachste Form eines Spannungsteilers
besteht aus zwei Widerständen. Dieser Spannungsteiler lässt sich
einfach berechnen und ist nicht belastet. Das bedeutet, dass
entweder keine Spannung zwischen den Widerständen
abgegriffen wird, oder dass die Spannung sehr hochohmig
abgegriffen wird. Wird die Spannung
in der Mitte des Spannungsteilers aber niederohmig
abegriffen, so ist der Spannungsteiler belastet und die
Ausgangsspannung wird nicht
mehr nur durch die beiden Widerstände berechnet,
sondern wird auch durch den Lastwiderstand beeinflusst.
Bei der Dimensionierung des Spannungsteilers
muss der Lastwiderstand berücksichtigt werden.
Diese Seite stellt formeln und einen Rchner zur Verfügung,
mit der der belastete Spannungsteiler
berechnet werden kann.
|
|
Anwendung für exakte Einstellung des Laststroms |
|
Es ist zu schön um wahr zu sein, wenn eine Last so betrieben kann, dass man ihr einfach einen Widerstand aus einer E- reihe vorschalten
kann, so dass die Lastspannung stimmt. Leider trifft ein Wert der E-Reihe selten genau die richtige Ausgangsspannung. Indem man nun der
Last einen Seriewiderstand (R1) und einen Parallelwiderstand (R2) zuschaltet, kann man durch geschicktes Wählen der Werte die Lastspannung
sehr genau einstellen.
|
|
Genaue Spannungseinstellung bei kleiner Last |
|
Muss eine Spannung sehr genau eingestellt werden und wird sie nicht stark belastet, eignet sich die "belastete" Spannungsteiler Schaltung zum
exakten Einstellen einer Spannung, die von einer zusätzlichen Last abgegriffen wird. Der RL im Schema ist dann nicht die eigentliche Last,
sondern wird dazu verwendet, die Ausgangsspannung exakt zu justieren. Die Zusätzliche Last muss dabei sehr hochohmig sein, damit sie den
Spannungsteiler nicht verstimmt. Zum Beispiel ein Eingang von einem Operationsverstärker.
|
|
Feedbackteiler für Spannungsregler |
|
Oft wird diese Schaltung als Feedbackteiler eines Spannungsreglers verwendet. Die genaue Einstellmöglichkeit mit dem Parallelwiderstand
erlaubt eine genauere Spannungsregelung, als wenn nur zwei Widerstände verwendet würden.
|
|
|
