Spannungsteiler mit 4 Widerstaenden

Rechnertool und Formelsammlung zum Spannungsteiler mit 4 Widerständen

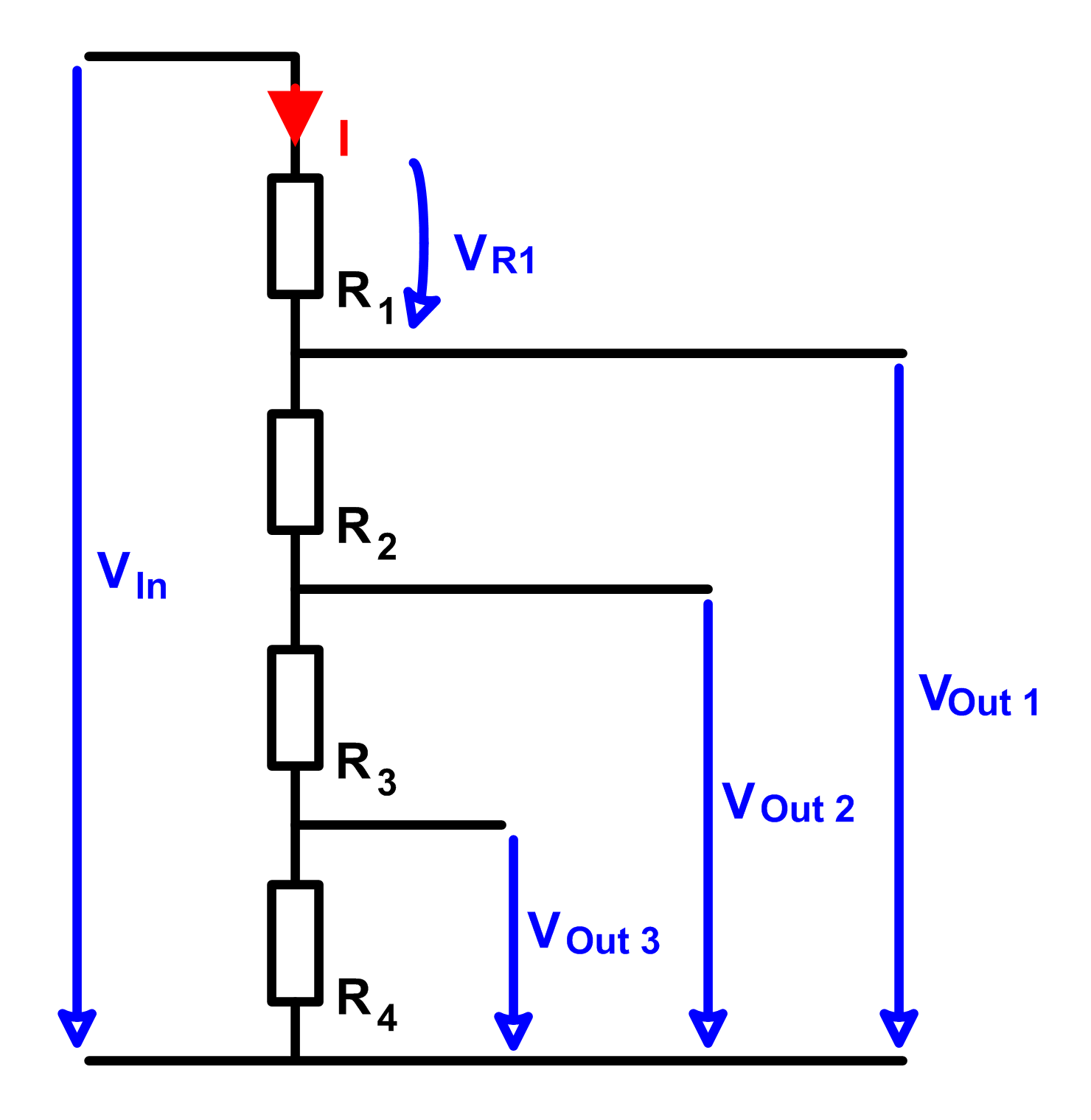

Schema	Theorie
	Werden Widerstände in einer Reihe miteinander verbunden, so spricht man von einer Reihen- oder Serieschaltung. Der Gesamtwiderstand der seriell geschalteten Widerstände entspricht der Summe aller Einzelwiderstände. In dieser Schaltung fliesst durch alle Widerstände der selbe Strom. In der untenstehenden Eingabemaske können bis zu vier Widerstandswerte eingetragen werden und das Rechnertool berechnet den gesamten Widerstand. Wenn weniger als vier Widerstände berechnet werden sollen, können die nicht benötigten Widerstände einfach auf Null Gesetzt werden.

Parametereingabe		Berechnete Werte
Vin=		Vout1=
R1=		Vout2=
R2=		Vout3=
R3=		Rges=
R4=		I=
		Vout/Vin1=

		Vout/Vin2=
		Vout/Vin3=
		a1=
		a2=
		a3=
		VR1=
		VR2=
		VR3=

Widerstands Justierung durch serielle Kombination

Widerstände gibt es in den unterschiedlichsten E-Reihen. Will man aber einen ganz bestimmten Widerstand, der in den E-Reihen nicht vorkommt, ist es eine Möglichkeit, eine serielle Kombination aus zwei Widerständen zu verwenden, um den gewünschten Wert zu erhalten.

Spannungsteiler

Ein Spannungsteiler ist ebenfalls eine serielle Anordnung von zwei oder mehreren Widerständen. Durch Addition der einzelnen Widerstände erhält man den Gesamtwiderstand und kann daraus mit dem ohmschen Gesetz auf den Strom schliessen.
