Fensterkomparator berechnen

Diese Schaltung ist ein invertierender Fensterkomparator und ist einfach zu berechnen

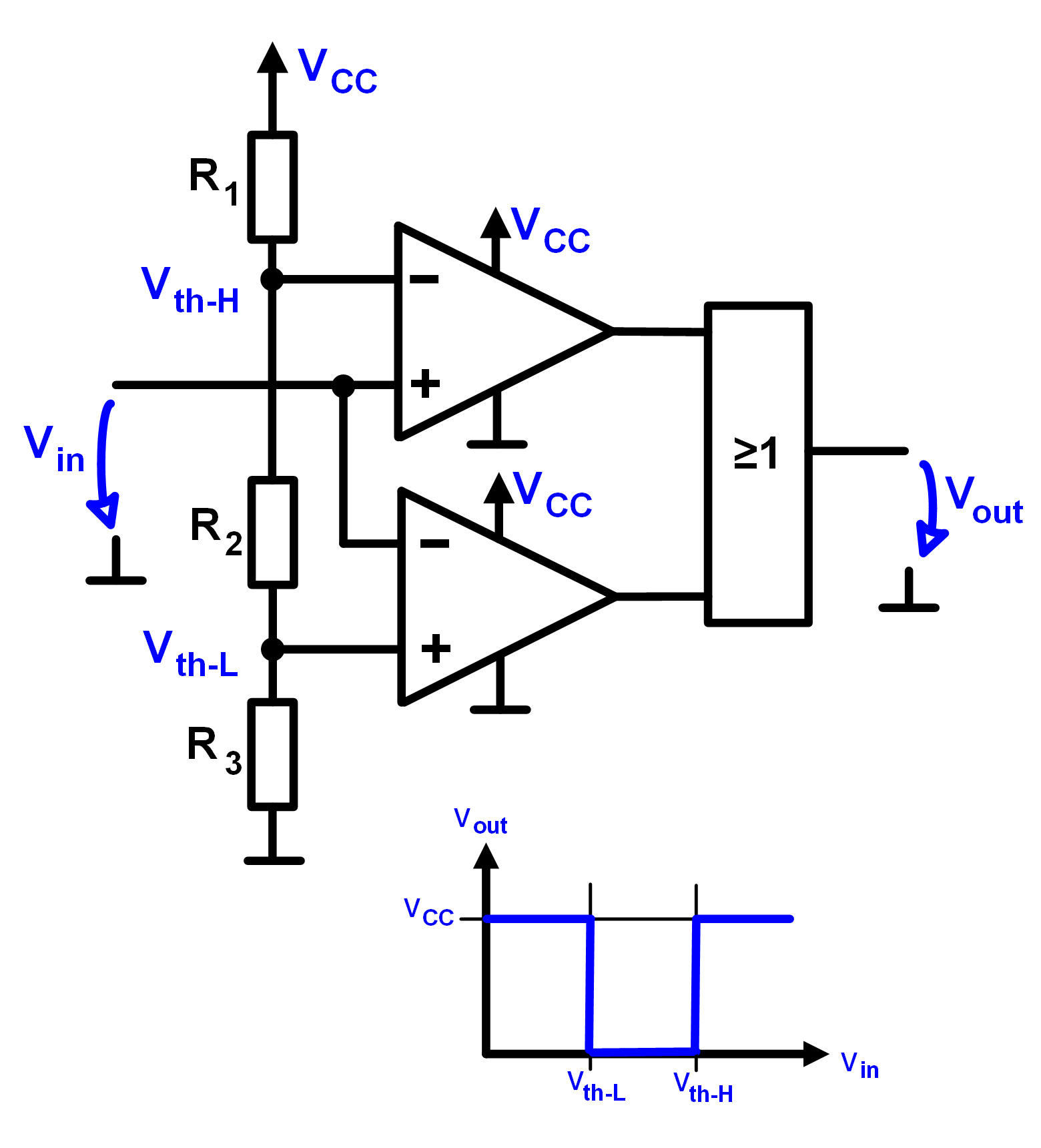

Schema	So funktionierts
	Der invertierende Fensterkomparator schaltet seinen Ausgang auf high, wenn sich die Eingangsspannung ausserhalt eines nach oben und unten begrenzten Spannungsbereichs liegt. Die beiden Schwellenspannungen, die diesen Bereich definieren, werden als V_th-L und V_th-H bezeichnet. Sie werden durch einen Spannungsteiler mit drei Widerständen festgelegt. Die logische Verknüpfung der Operationsverstärker sorgt dafür, dass das Ausgangssignal auf low geht, wenn sich der Eingang innerhalt der beiden Schwellenspannungen befindet. Das untenstehende Berechnungstool berechnet dir die Schwellspannungen des invertierenden Fensterkomparators und anhand der Eingangsspannung wird der Ausgang angezeigt. Die Simulation verwendet Rail-To-Rail Operationsverstärker.

Parametereingabe		Berechnete Werte
V_cc=		V_th-L=
R₁=		V_th-H=
R₂=		V_out=
R₃=
V_in=

Schwellspannungen

Der Fensterkomparator zeichnet sich immer durch zwei verschiedene Schaltschwellen aus. Am einfachsten werden sie mit einem Spannungsteiler erzeugt, können aber auch aus präziseren Referenzspannungen erzeugt werden.

Unterscheidung der beiden äusseren Bereiche

Mit zusätzlichen Logikgattern kann auch erkannt werden, ob sich die Spannung im oberen oder im unteren Bereich befindet. So kann der invertierende Fensterkomparator auch auf diese Fälle abgestimmte Schaltvorgänge triggern.
