Fensterkomparator Schaltung

Die Fensterkomparator Schaltung schaltet in einem begrenzten Eingangsspannungsbereich

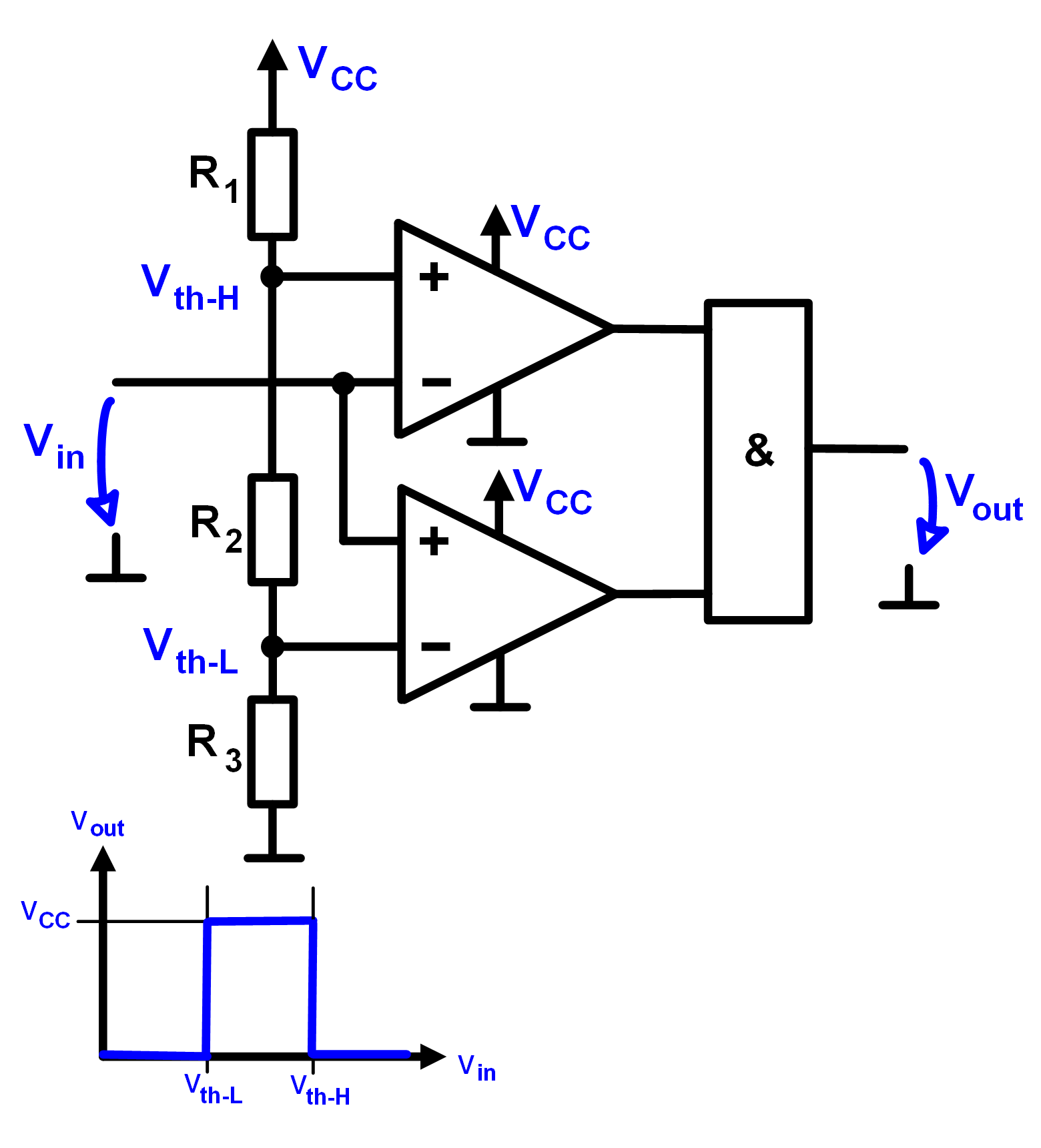

Schema	So funktionierts
	Der Fensterkomparator setzt seinen Ausgang innerhalb eines gegen oben und unten begrenzten Eingangsspannungsbereichs auf high. Er verwendet dazu zwei Komparatoren und eine logisch Verknüpfung. Die Schaltschwellen des Fensterkomparators werden durch einen Spannungsteiler mit drei Widerständen festgelegt, die die beiden Spannungen V_th-L und V_th-H definieren. Befindet sich die Eingangsspannung V_in zwischen V_th-L und V_th-H, schaltet der Fensterkomparator seinen Ausgang V_out auf high. Ist die Eingangsspannung grösser oder kleiner, ist die Ausgangsspannung low. Wenn du im untenstehenden Simulationstool die Widerstandswerte und die Spannungswerte eingibst, berechnet dir die Simulation die Schaltspannungen und den Komparatorausgang. Beachte, dass die Berechnung darauf ausgelegt ist, dass du Rail-To-Rail Operationsverstärker benutzt.

Parametereingabe		Berechnete Werte
V_cc=		V_th-L=
R₁=		V_th-H=
R₂=		V_out=
R₃=
V_in=

Logik mit drei Zuständen

Die Fensterkomparator Schaltung eignet sich für Anwendungen in denen erkannt werden muss, wenn ein Signal zu weit nach oben oder unten wegdriftet. Bei kleinen Abweichungen weg von einer Sollspannung aber keine Aktion notwendig ist.

Verschiedene Logikfunktionen

Die Ausgänge so mit Logik zu verknüpfen, dass der mittlere Bereich vom oberen und dem unteren Bereich unterschieden werden kann, ist nur eine Variante. Mit zusätzlichen Logikgattern kann die Fensterkomparator Schaltung auch erkennen, ob sich das Eingangssignal nach oben oder nach unten entfernt hat.
