LDR Widerstand Anwendung
Schaltbild und Rechnertool für die Anwendung eines LDR Widerstand.
|
Schema |
Funktionsweise |
|
|
|
Ein LDR ist ein lichtabhängiger Widerstand. Seine Anwendung unterscheidet sich kaum von einem normalen Widerstand. Meistens wird

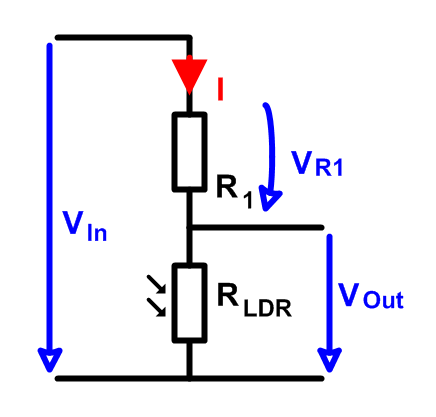

er mit einem konventionellen Widerstand zusammengeschaltet um eine Spannung zu teilen. Im nebenstehenden Schema wird die Ausgangsspannung
bei mehr Licht kleiner, weil der LDR mit zunehmender Dunkelheit hochohmiger wird. Man muss darauf zu achten, dass bei viel Licht, wenn der LDR niederohmig wird, nicht ein zu grosser Strom durch ihn fliesst.
Der maximale erlaubte Strom oder die maximale Leistung ist im Datenblatt vermerkt.
|
|
Dämmerungsschalter |
|
Ein LDR kann eingesetzt werden um Geräte und Schaltungen lichtabhängig zu steuern. Ein Nachtlicht oder eine automatische Hünerklappe sind nur zwei von vielen möglichen Anwendungen.
|
|
Sonnenfolger |
|
Mit mehreren Spannungsteilern, die auf einem Servo montiert sind, kann man die Position der Sonne ermitteln und eine Solarzelle oder etwas anderes auf die Sonne ausrichten. Eine kleine Schaltung dazu findest du
hier
|
