Spannungsteiler 12V 5V
Tool und Theorie zum berechnen von R2 im 12V zu 5V Spannungsteiler
|
Schema |
Theorie |
|
|
|

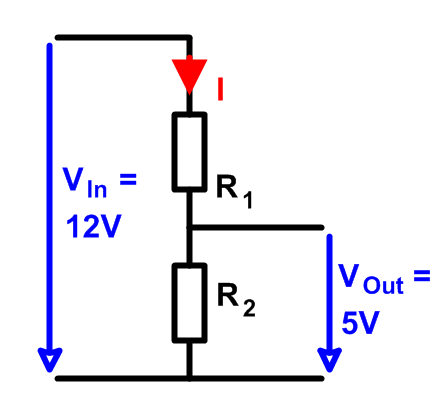

Nicht selten muss eine Spannung oder ein Signal mit einem Pegel von 12V auf 5V geteilt werden. Ein einfacher Spannungsteiler
erfüllt diese Aufgabe. Im untenstehenden Rechnertool kann man den gewünschten Widerstand R1 eingeben und erhält den passenden
Wert für R2. Dabei ist zu beachten, dass die vorgeschlagenen Werte meistens nicht aus einer E-Reihe stammen. Man muss deshalb
mit einer Serie- oder Parallelschaltung mehrerer Widerstände den korrekten Wert für eine Ausgangsspannung von 5V zusammenstellen.
|
|
Referenzspannung |
|
Der Teiler stellt eine 5V Spannung her, die zum Beispiel als Referenzspannung für einen ADC verwendet werden kann. Auch als Vergleichswert
eines Komparators können die 5V eingesetzt werden.
|
|
Unbelastete Spannungsquelle |
|
Die so erzeugten 5V dürfen nicht stark belastet werden, da der Spannungsteiler eine hochohmige Quelle ist. Will man die 5V belasten, müssen
sie mit einem Buffer abgegriffen werden. Das kann zum Beispiel ein Operationsverstärker sein. Um belastbare 5V zu erzeugen, ist es deshalb empfehlenswert,
direkt einen 7805 Spannungsregler einzusetzen.
|
