Spannungsteiler 12V auf 9V
Theorie, Tool und Schema zum berechnen von R2 im Spannungsteiler von 12V auf 9V.
|

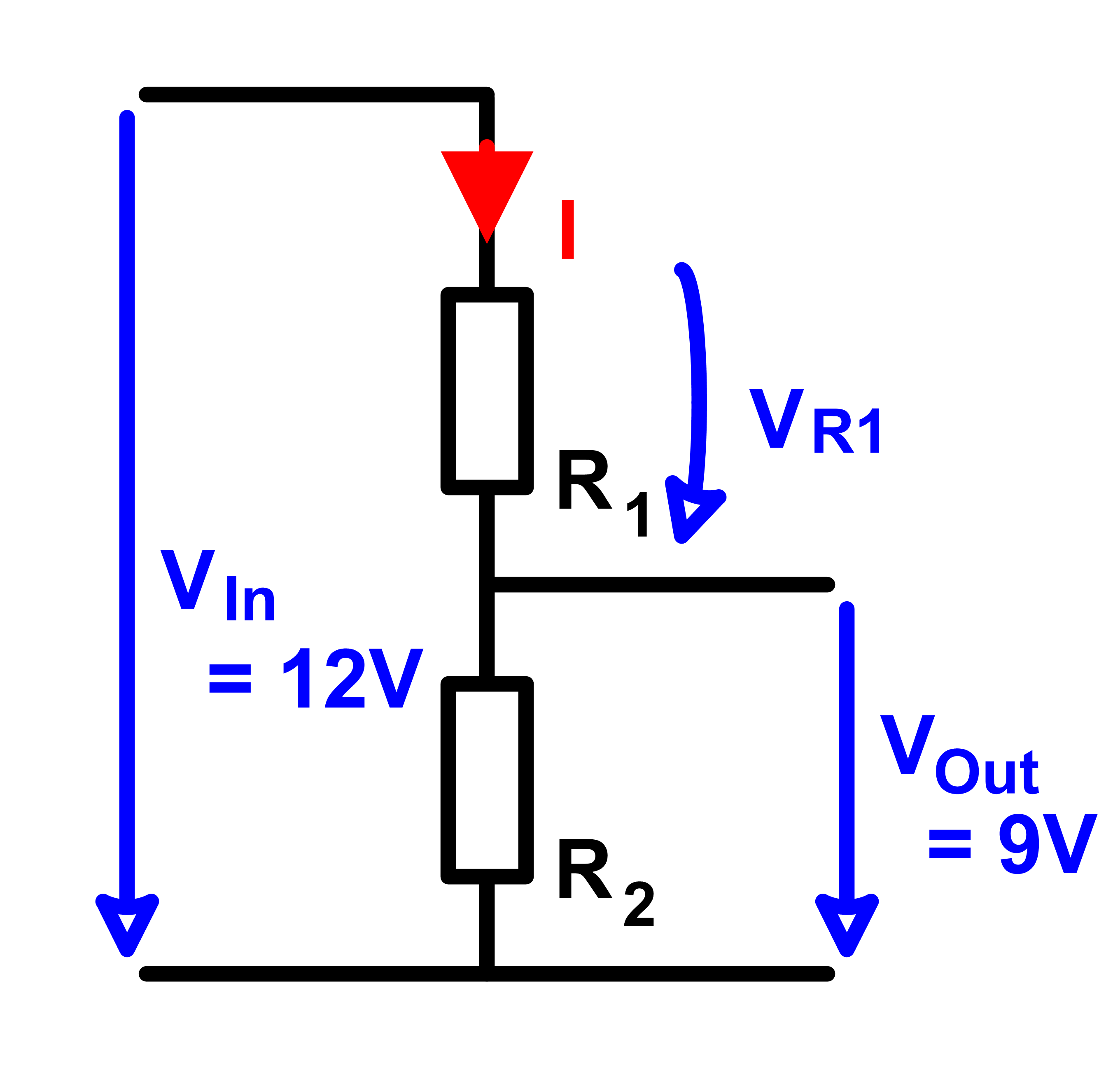

Schema |
Funktionsweise |
|
|
|
12V Spannungen sind häufig in elektrischen Analgen zu finden. Viele Sensoren und Aktoren wie zum Beispiel Bewegungsmelder und Motoren
benötigen aber 9V als Speisung. Sollen zwei dieser Geräte mit unterschiedlichen Spannungen miteinander verbunden werden, ist es
nötig, einen Spannungsteiler einzusetzten, der aus 12V die erforderrlichen 9V macht. Die beiden Widerstände des Spannungsteilers
teilen dabei die Eingangsspannung proportional zu ihren Werten herunter. Das Widerstandsverhältnis muss demnach 3/9 = 1/3.
|
|
Sensorsignalanpassung |
|
Elektrische Anlagen, die ein 12V Ausgangssignal erzeugen, können mit Hilfe dieses Teilers ihren Ausgang an eine andere Anlage senden, die nur 9V
signalpegel verarbeiten kann.
|
|
Unbelastete Spannungsquelle |
|
Die 9V dürfen nur hochohmig abgegriffen und nicht start belastet werden. Eine starke Belastung durch eine niederohmige Belastung würde
dazu führen, dass die 9V zusammenbrechen.
|
|
|
