Spannungsteiler 24V auf 10V
Spannungsteiler von 24V auf 10V berechnen, Theorie und Anwendung
|

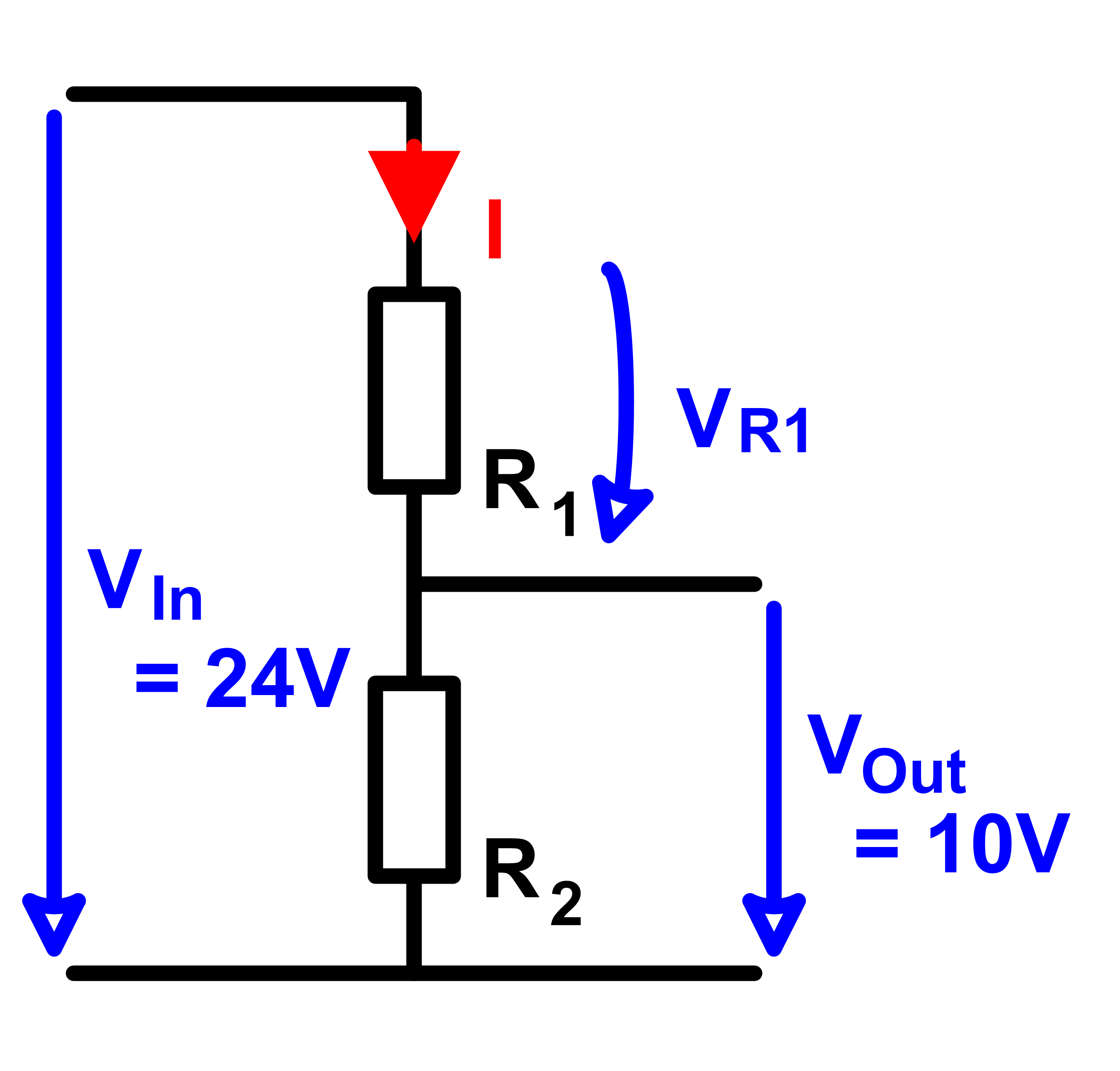

Schema |
Funktionsweise |
|
|
|
Spannungen und Spannungsteiler von 24V und 10V trifft man weniger in der Elektronk an, sondern viel mehr in der
Elektroinstallation, bzw. im Anlagebau und der Automatisierung. Dort kommt der teiler von 24V zu 10V regelmässig zum Einsatz und
diese Seite bietet eine Berechnungshilfe für den Widerstand R2, wenn man Widerstand R1 bereits ausgewählt hat. Je nach R1 muss der Wert
von R2 aber aus mehreren Widerständen (parallel oder seriell) gebildet werden, um die Erforderliche Genauigkeit zu erreichen.
|
|
Pegelanpassung |
|
Der Teiler wird dort eingesetzt, wo 24V Quellen auf 10V Eingänge geschaltet werden müssen. Dies kann zwischen verschiedenen SPS sein
oder zwischen einer SPS und einem Sensor oder Motor.
|
|
Unbelastete Spannungsquelle |
|
Die erzeugten 10V sollten nicht zu stark belastet werden, da sonst das Teilerverhältnis durch die Last verfälscht wird. Folge davon ist, dass die Teilerspannung
kleiner wird als 10V.
|
