Spannungsteiler 24V auf 6V

Spannungsteiler 24V auf 6V

Spannungsteilung von 24V auf 6V mit einem standard Spannungsteiler.

electroicsplanet home electroicsplanet pagetree Spannungsteiler berechnen online electroicsplanet pagetree Spannungsteiler 24V auf 6V

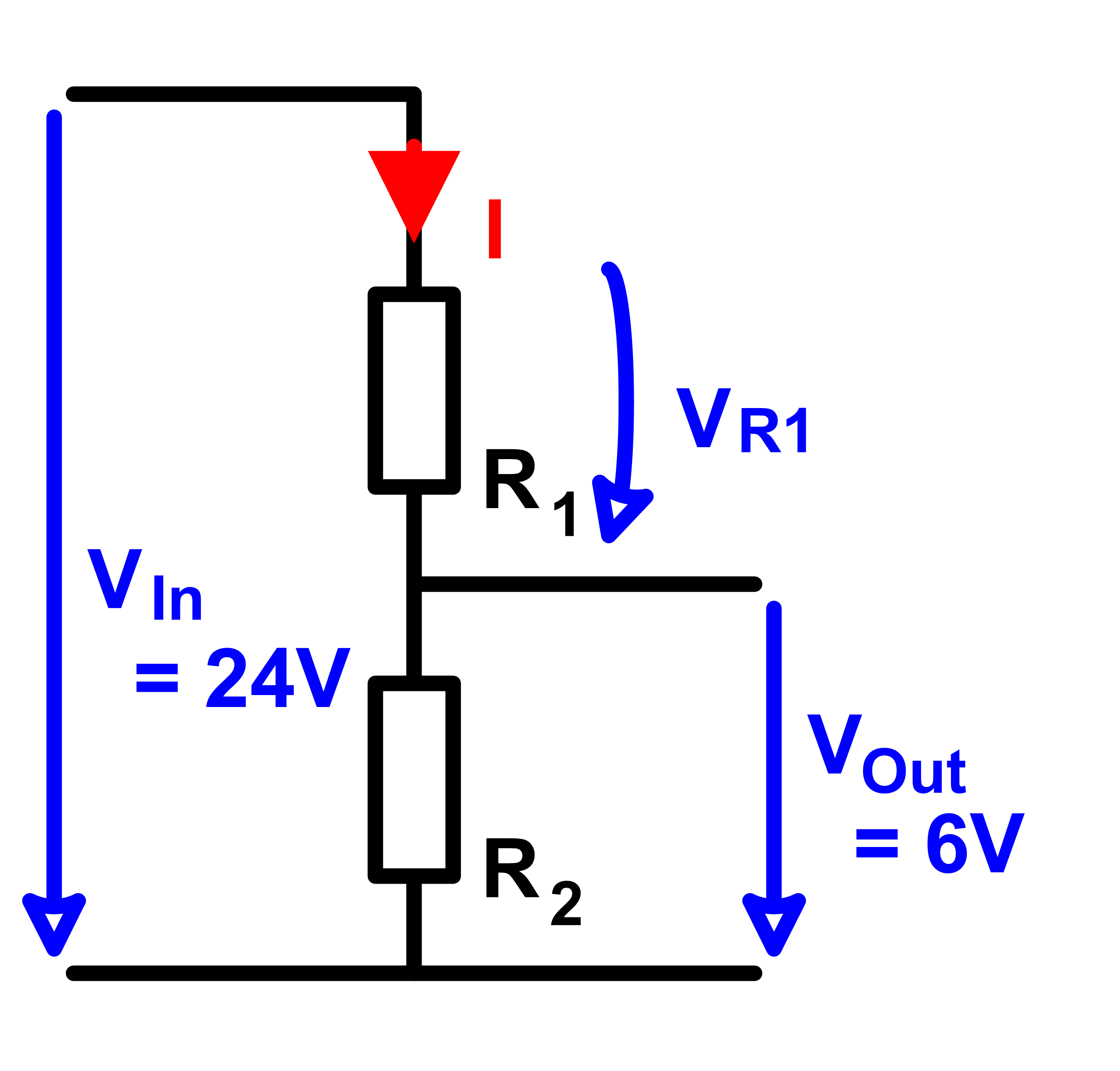

Schema

Funktionsweise

Spannungsteiler 24V auf 6V

Eine 24V Spannung kann mit einem Spannungsteiler auf 6V geteilt werden. Dazu benötigt man zwei Widerstände. Diese schaltet man seriell von 24V nach Masse. Am Abgriff zwischen beiden Widerständen können 6V abgegriffen werden. Da durch beide Widerstände der selbe Strom fliesst, teilen sich die 24V proportional über die Widerstände auf. Mit einem Widerstandsverhältnis von 1 zu 4 erreicht man deshalb den gewünschten Teilungsfaktor.


Parametereingabe

Berechnete Werte

R1=

R2=

Rtot=

I=

Unbelasteter Teiler

Der mit diesem Tool berechnete Spannungsteiler verändert sein Teilverhältnis, wenn er belastet wird. Um die Ausgangsspannung nicht zu verfälschen darf die Ausgangsspannung vom 24v auf 6v Spannungsteiler ausschliesslich hochohmig abgegriffen werden. Wenn die 6V als niederohmige Quelle benötigt werden, müssen sie zuerst gebuffert werden.
