Spannungsteiler 24V auf 9V
Tool und Theorie zum berechnen von R2 im 24V 9V Spannungsteiler.
|

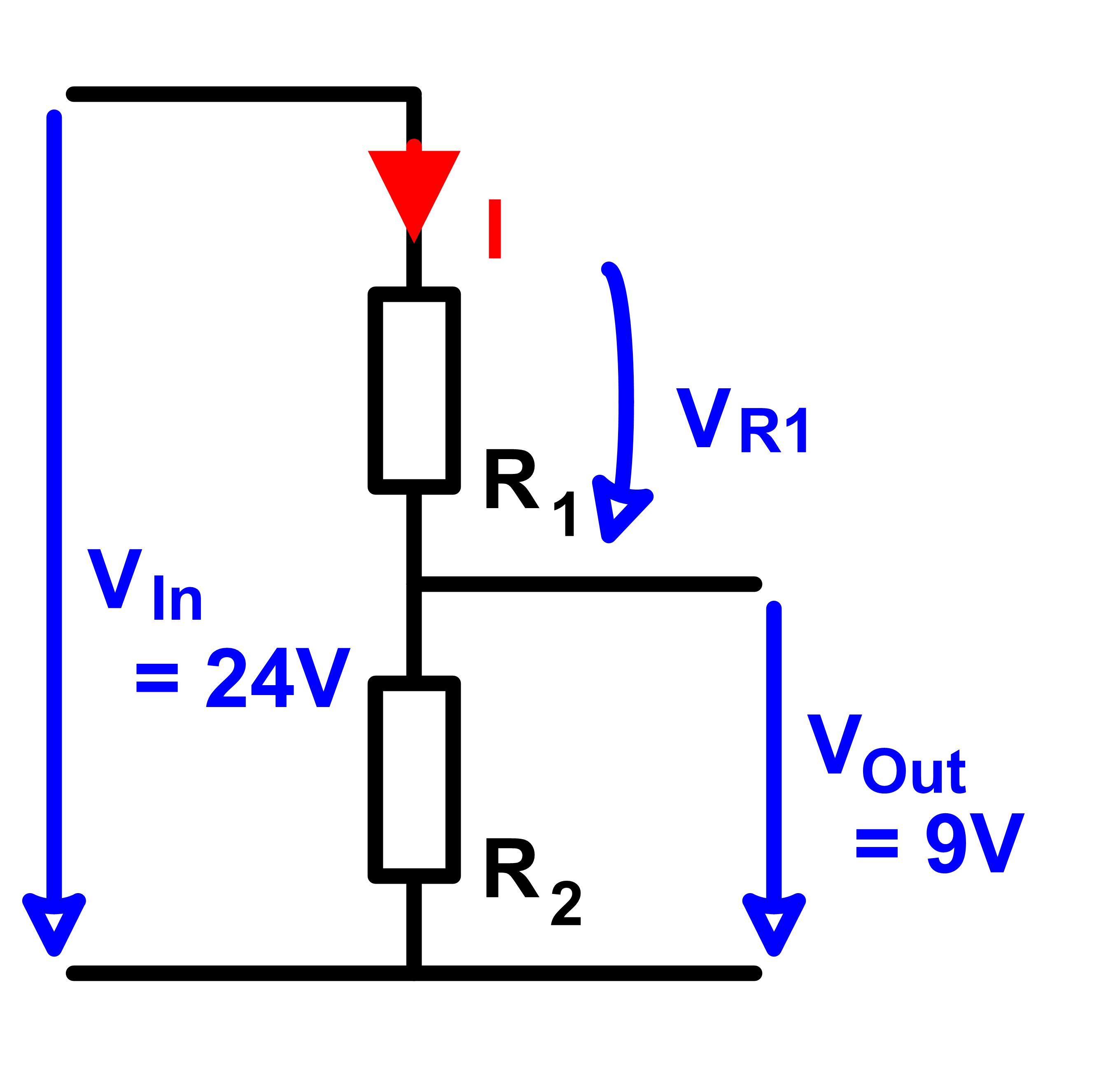

Schema |
Funktionsweise |
|
|
|
Um eine Spannung von 24V auf 9V zu Teilen kann ein Spannungsteiler mit zwei widerständen verwendet werden. Die zwei seriell verschaltetn Bauteile
teilen die Spannung proportional zu ihren Widerstandswerten herunter. Zwischen beiden Widerständen kann die 9V Spannung abgegriffen werden. Mit dem
untenstehenden Berechnungstool können passende Widerstandswerte ermittelt werden.
|
|
Pegelanpassung |
|
Wenn ein elektrisches Gerät ein Ausgangssignal von 24V erzeugt und ein zweites Gerät dieses Signal einlesen soll, aber einen
Eingangsbereich von maximal 9V hat, kann dieser Teiler verwendet werden.
|
|
Belastung des Spannungsteilers |
|
Vorsicht! Belaste den Teiler nicht zu stark um die Ausgangsspannung nicht zu verfälschen. Ein Spannungsteiler gilt dann als
belastet, wenn die Abgriffspannung mit einem hohen Strom (also mit einem niederohmigen Parallelwiderstand) abgegriffen wird.
|
|
|
