Mit einem Spannungsteiler eine Spannung von 9V auf 5V teilen
|
Schema |
Funktionsweise |
|
|
|

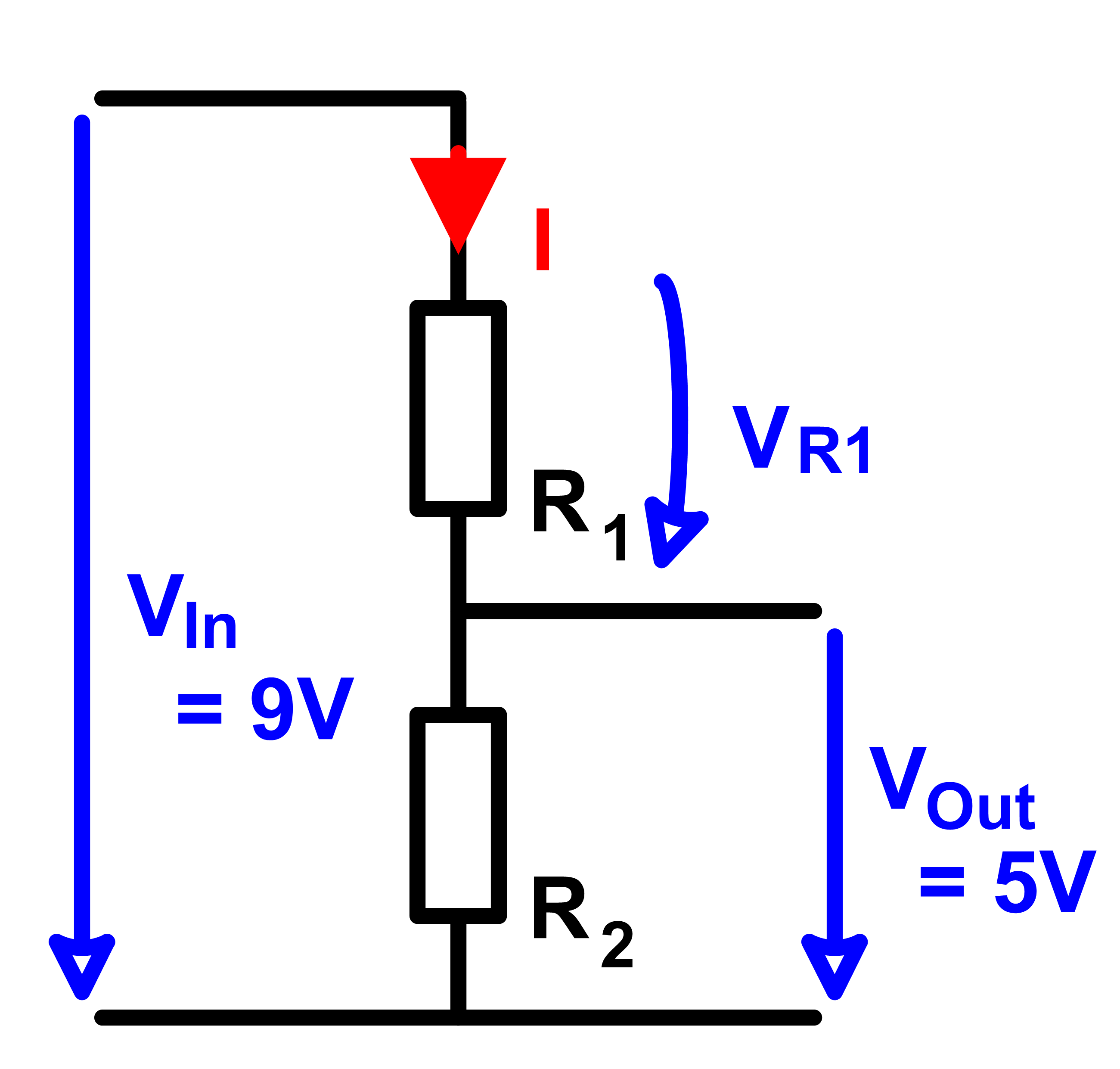

Um eine Spannung von 9V auf 5V zu teilen wird ein einfacher Spannungsteiler eingesetzt. Zwei Widerstände teilen die Eingangsspannung mit dem Verhältnis
9 zu 5 herunter. Das untenstehende Dimensionierungstool hilft dabei, R2 zu bestimmen, wenn R1
bereits ausgewählt wurde. Gib den Wert von R1 des Spannungsteilers ein um R2, den Gesamtwiderstand und den Strom online zu berechnen.
|
|
Referenzspannung |
|
Der Teiler stellt eine 5V Spannung her, die zum Beispiel als Referenzspannung für einen ADC verwendet werden kann. Auch als Vergleichswert
eines Komparators können die 5V eingesetzt werden.
|
|
Unbelastete Spannungsquelle |
|
Die so erzeugten 5V dürfen nicht stark belastet werden, da der Spannungsteiler eine hochohmige Quelle ist. Will man die 5V belasten, müssen
sie mit einem Buffer abgegriffen werden. Das kann zum Beispiel ein Operationsverstärker sein. Um belastbare 5V einzusetzen ist es deshalb empfehlenswert,
direkt ein 7805 Linearregler IC einzusetzen.
|
|
|
