Zener Diode Einbaurichtung

Zener Dioden leiten in Sperrichtung erst ab ihrer Durchbruchspannung. Das macht sie zu wertvollen Bauteilen um konstante Spannungen oder Maximalspannungen zu erzeugen.



Unter den Dioden ist die Zener Diode das Bauteil, das erst in der ungewöhnlichen Einbaurichtung des Sperrbetriebs seine wertvollen Eigenschaften entfaltet.
Zener Diode Einbaurichtung in der Grundschaltung Schema

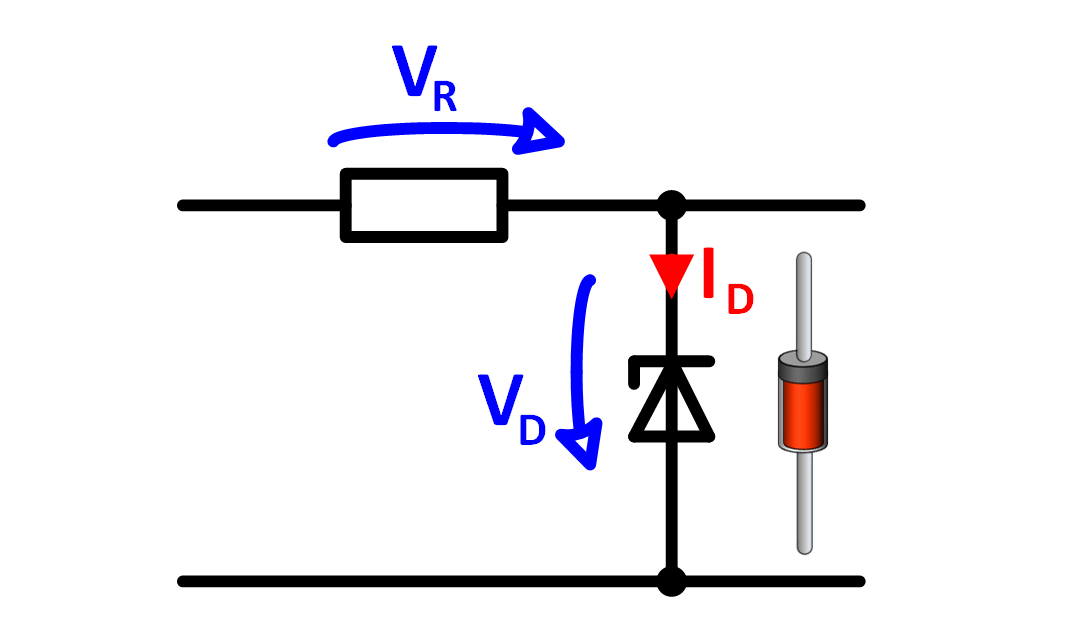

Bild 1: Zener Diode Einbaurichtung

Bild 1 zeigt eine Zener Diode, deren Einbaurichtung für den unkundigen Betrachter auf den ersten Blick seltsam erscheint. Wer aber die Zener Diode kennt, weiss aber, dass sie erst in dieser Einbaurichtung ihre Zenerspannung als Diodenspannung zur Wirkung kommen lässt. Denn in Sperrrichtung betrieben, fällt über der Zener Diode die Zenerspannung ab. In Durchlassrichtung verhält sich die Zener Diode wie eine ganz normale Diode.

X
Zener Diode Einbaurichtung in der Grundschaltung Schema
Bild 1: Zener Diode Einbaurichtung

Das könnte dich auch langweilen:
Widerstände zusammengeschaltet für genaue Justierung elektronischer Schaltungen
Unverzichtbare Grundlagen
Widerstände kombinieren
Standardschaltung von R und D
Theorie für Fortgeschrittene
Diode und Widerstand in Reihe
Electronicsplanet Projekte autonomer, mobiler Roboter
Nur für wahre Nerds
Electronicsplanet Roboterprojekte

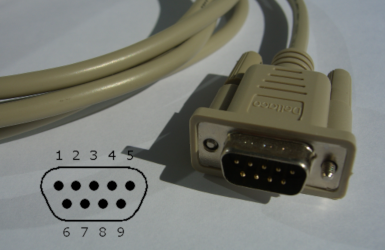

Bild D-SUB 9 Kabel einer RS232 Schnittstelle
