ATmega16 externer Interrupt 0

In diesem Sorucecodebeispiel wird der externe Interrupt 0 des ATmega16 demonstriert.


Beschreibung

Am eingang des Externen Interrupts 0 wird auf eine fallende flanke gewartet. Sobald diese eintritt, wird das Ausgangssignal an PA0 getoggelt.

Please visit: the four

ampel

#include <avr/io.h>
#include <avr/interrupt.h>

int main(void)
{

    DDRA = 0x01;                       // Setup PA1 as output
    PORTD = 0x04;                      // Activate pullupressistor of PD2

    GICR |= (1<<INT0);                 // Enable INT0
    MCUCR |= (1<<ISC01);               // INT0 is executed on falling edge
    sei();                             // Set the I-bit in SREG


    for(;;);                           // The main loop stays empty and
                                       // could contain code you want.

    return 0;                          // This line will never be executed

}

// Interrupt subroutine for external interrupt 0
ISR(INT0_vect)
{
    PORTA ^= 0x01;                     // Toggle PA0

}


Download C-Sourcefile mit ASCII-Schema: C-Sourcefile mit ACII-Schema

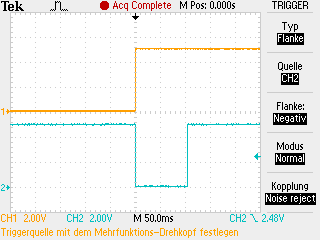

Signalplots

Externer Interrupt 0

Gelb: Digitaler Ausgang PA0
Blau: Interrupt 0 Eingang (PD2)
