ATmega16 externer Interrupt 2

dieser Sorucecode ist ein Beispiel, wie der externe Interrupt 2 des ATmega16 aufgesetzt wird.


Beschreibung

Am Eingang des Externen Interrupts 2 wird auf eine steigende Flanke gewartet. Sobald diese eintritt, wird das Ausgangssignal an PA0 getoggelt.

Please visit: the four

ampel

<

C Sourcecode

#include <avr/io.h>
#include <avr/interrupt.h>

int main(void)
{

    DDRA = 0x01;                       // Setup PA1 as output
    PORTB = 0x04;                      // Activate internal pullupressistor of PB2

    GICR |= (1<<INT2);                 // Enable external interrupt INT2
    MCUCSR |= (1<<ISC2);               // INT2 is executed on rising edge
    sei();                             // Set the I-bit in SREG


    for(;;);                           // The main loop stays empty and could contain
                                       // code you want.

    return 0;                          // This line will never be executed

}

// Interrupt subroutine for external interrupt 1
ISR(INT2_vect)
{
    PORTA ^= 0x01;                     // Toggle PA0
}


Download C-Sourcefile mit ASCII-Schema: C-Sourcefile mit ACII-Schema

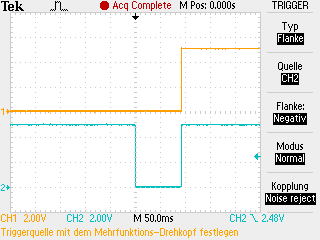

Signalplots

Externer Interrupt 2

Gelb: Digitaler Ausgang PA0
Blau: Interrupt 2 Eingang (PB2)
