ATmega8 externer Interrupt 0
In diesem C Beispiel für den ATmega8 wird der externe Interrupt 0 konfiguriert.
|
Beschreibung Der Externe Interrupt 0 wird durch eine fallende Flanke ausgelöst. Sobald dies eintritt, wird das Ausgangssignal an PB0 getoggelt. |
Please visit: the four
|
C Sourcecode
#include <avr/io.h>
#include <avr/interrupt.h>
int main(void)
{
DDRB = 0x01; // Setup PB0 as output
PORTD |= 0x04; // Activate pullupressistor of PD2
GICR |= (1 << INT0); // Enable INT0
MCUCR |= (1 << ISC01); // INT0 is executed on falling edge
sei(); // Set the I-bit in SREG
for(;;); // The main loop stays empty and
// could contain some code you want.
return 0; // This line will never be executed
}
// Interrupt subroutine for external interrupt 0
ISR(INT0_vect)
{
PORTB ^= 0x01; // Toggle PB0
}
Download C-Sourcefile mit ASCII-Schema: C-Sourcefile mit ACII-Schema

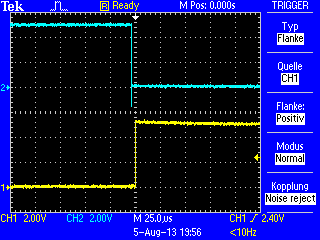

Signalplots
|
|
Gelb: Digitaler Ausgang PB0
|
