ATmega8 Timer1 Phase Correct PWM
dieses Programm betreibt den Timer1 im Phase Correct PWM Mode und zeigt Overflow und Compare Zeitpunkte an.
|
Beschreibung Dieser Code für den ATmega8 Timer1 PWM arbeitet mit dem Phase correct PWM Mode. Der Ausgang PC0 zeigt die Zeitpunkte des Overflows an, der Ausgang PC1 die Zeitpunkte der Compare Matches, wo das PWM signal umschaltet. Diese bieden Ausgänge werden in ihren Interruptroutinen umgeschaltet. Das PWM Signal selber ist am Ausgang PB1 (OC1A) ist das PWM Signal abgreifbar. |
Please visit: the four
|
C Sourcecode
#include <avr/io.h>
#include <avr/interrupt.h>
int main(void)
{
DDRB = 0x02; // Setup PB1 as output
DDRC = 0x03; // Setup PC0 and PC1 as output
ICR1 = 1000; // Set TOP to 10000
OCR1A = 100; // Set Dutycycle to 10%
TCCR1A = (1<<WGM11)|(1<<COM1A1); // Set Timer1 in Phase Correct Mode
// with ICR1 as TOP value. Set OC1A
TCCR1B = (1<<WGM13)|(1<<CS10); // on compare match and clear OC1A
// on BOTTOM. Clock Prescaler is 1024
TIMSK |= (1<<TOIE1) | (1<<OCIE1A); // Enable Timer 1 Overflow
// and Compare interrupt
sei(); // Set the I-bit in SREG
for(;;); // Endless loop
// main() will never be left
return 0; // This line will never be executed
}
// Interrupt subroutine timer 1 overflow
ISR(TIMER1_OVF_vect)
{
PORTC ^= 0x01; // Toggle Pc0
PORTC ^= 0x01; // Toggle PC0
}
// Interrupt subroutine timer 1 compare A match
ISR(TIMER1_COMPA_vect)
{
PORTC ^= 0x02; // Toggle PC1
PORTC ^= 0x02; // Toggle PC1
}
Download C-Sourcefile mit ASCII-Schema: C-Sourcefile mit ACII-Schema

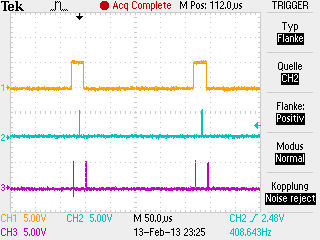

Signalplots
|
|
Gelb: Digitaler Ausgang OC1A
|
