Spannungsteiler 10V auf 5V

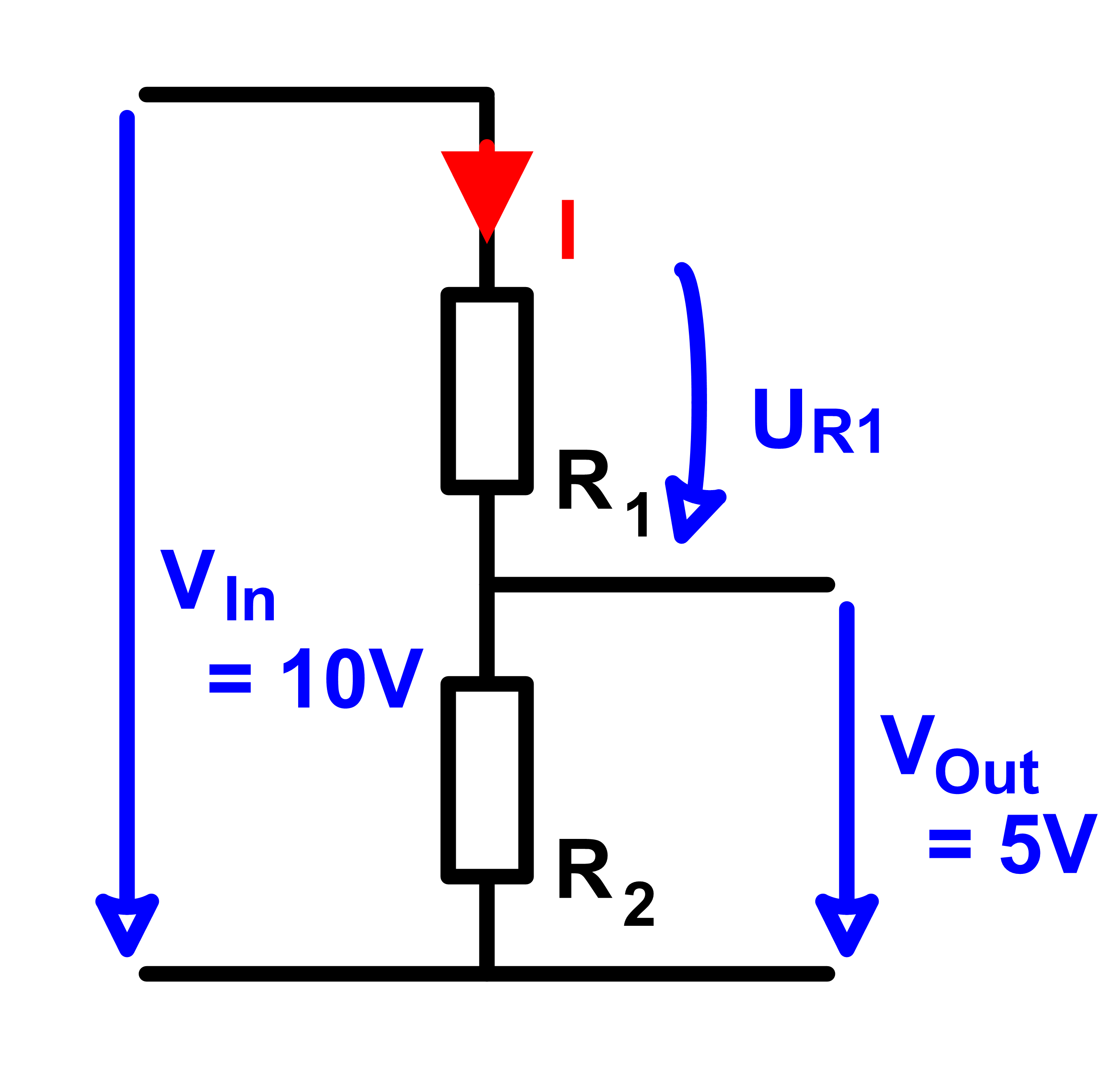

Eine Spannung von 10V kann mit einem Spannungsteiler auf 5V halbiert werden. Dazu benötigt man zwei Widerstände. Diese schaltet man seriell von 10V nach Masse. Am Abgriff zwischen beiden Widerständen können 5V abgegriffen werden. Da durch beide Widerstände der selbe Strom fliesst, teilen sich die 10V proportional über die Widerstände auf. Der unbelastete Spannungsteiler von 10V auf 5V benötigt deshalb zwei gleiche Widerstände, damit das richtige Teilerverhältnis wirkt.


Parametereingabe

Berechnete Werte

R1=

R2=

Rtot=

I=

Pegelanpassung

Ein Spannungsteiler von 10V auf 5V kommt zum Einsatz, wenn man eine Signalquelle mit maximal 10V Ausgangsspannung hat und diese an ein IC (TTL) weiterleiten will, dessen maximale Spannung an den Eingängen 5V beträgt. Logik IC's, Komparatoren und Operationsverstärker sind typische Beispiele für solche IC's. Sie haben meistens einen hochohmigen Eingang, weshalb sie den Spannungsteiler nicht stark belasten und das Teilerverhältnis nicht verfälschen.


Unbelasteter Spannungsteiler

Vorsicht: Wenn der Spannungsteiler belastet wird, stimmt das Teilerverhältnis nicht mehr und die Ausgangsspannung wird kleiner als 5V. Um diesen Spannungsteiler unbelastet zu betreiben, darf parallel zu R2 nur eine sehr hochohmige Last angehängt werden. Für eine niederohmige Last muss das Rechnertool für den belasteten Spannungsteiler verwendet werden.
