Spannungsteiler 10V auf 6V
Ein Spannungsteiler Berechnungstool um eine Spannung von 10V auf 6V zu teilen.
|

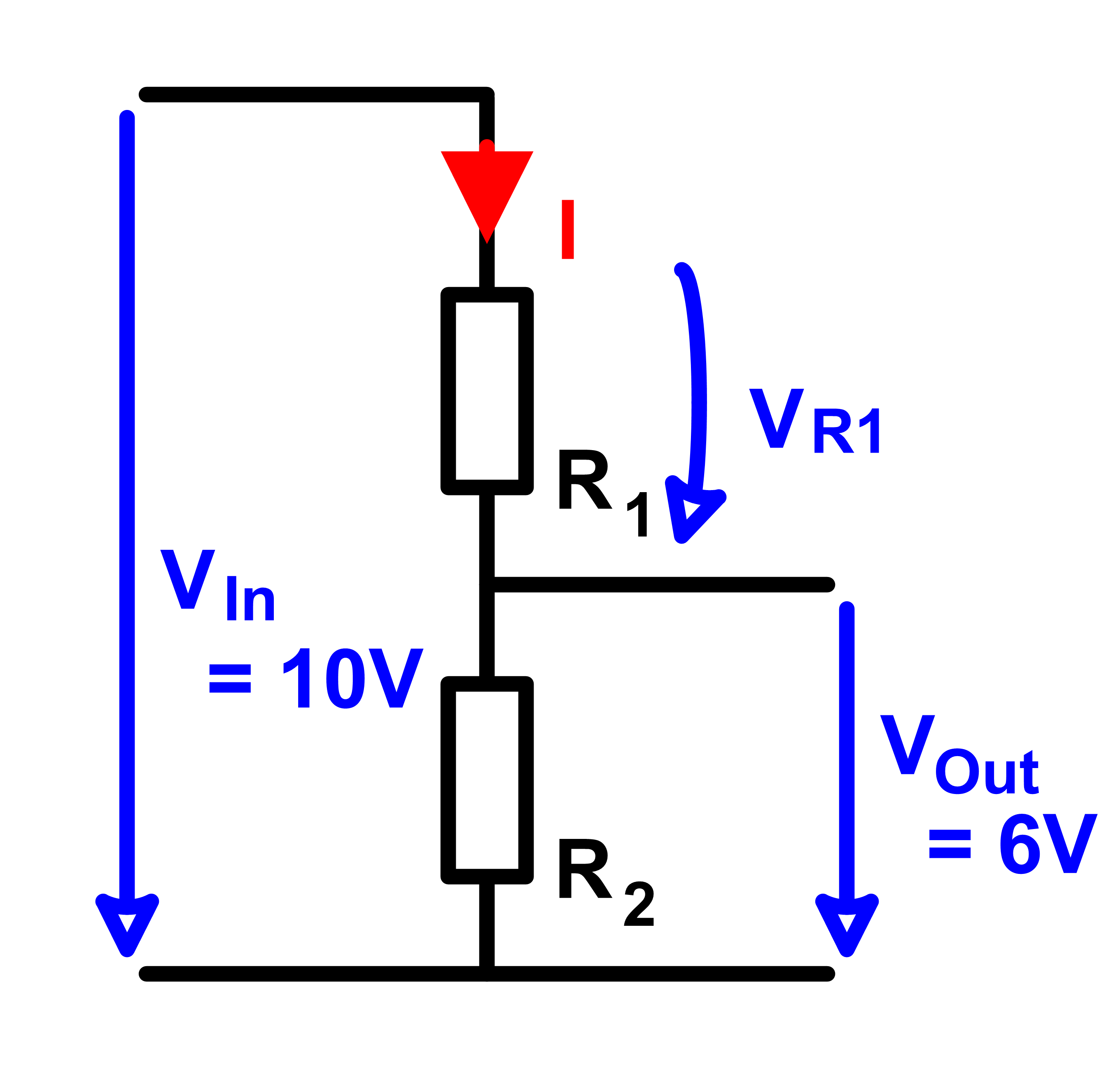

Schema |
Beschreibung |
|
|
|
Eine 10V Spannung kann mit einem Spannungsteiler auf 6V geteilt werden. Dazu benötigt man zwei Widerstände. Diese schaltet man seriell von 10V nach
Masse (0V). Zwischen beiden Widerständen kann bei richtiger Dimensionierung 6V abgegriffen werden. Da durch beide Widerstände der selbe Strom fliesst, teilen
sich die 10V proportional über die Widerstände auf. Mit einem Widerstandsverhältnis von 2 zu 3 erreicht man deshalb den gewünschten
Teilungsfaktor.
|
|
Schwellspannung |
|
Der Teiler erzeugt eine 6V Spannung, die zum Beispiel als Triggerspannung für einen Komparator verwendet werden kann. Weitere Anwendungen sind:
Signaldämpfung, Pegelanpassung oder Erzeugung einer Referenzspannung.
|
|
Unbelastete Spannungsquelle |
|
Die so erzeugten 6V dürfen nicht mit einem kleinen Widerstand belastet werden, da dieser die 6V gegen Masse ziehen und verkleinern würde. Electronicsplanet
stellt auch eine Rechnerseite für belastete Spannungsteiler zur Verfügung. Nutze diese, wenn du einen
belasteten Spannungsteiler
von 10V auf 6V
berechnen willst.
|
