Diode Plus Minus

Bei Dioden ist es wichtig, über die Polarität Beschied zu wissen und die Plus und Minus Anschlüsse nie zu vertauschen. Dioden sind die Eingahnstrasse für Elektronen und wir wissen ja alle aus Erfahrung mit der Polizei, dass bei Einbahnstrassen die Flussrichtung von grosser Wichtigkeit ist.



Bild 1 zeigt das Symbol der Diode mit der Vorwärtsspannung VD und der Flussrichtung des Diodenstroms ID. Die Durchlassrichtung wird durch den Pfeil im Symbol angezeigt. Der Strom durch die Diode fliesst in Pfeilrichtung von Plus nach Minus.

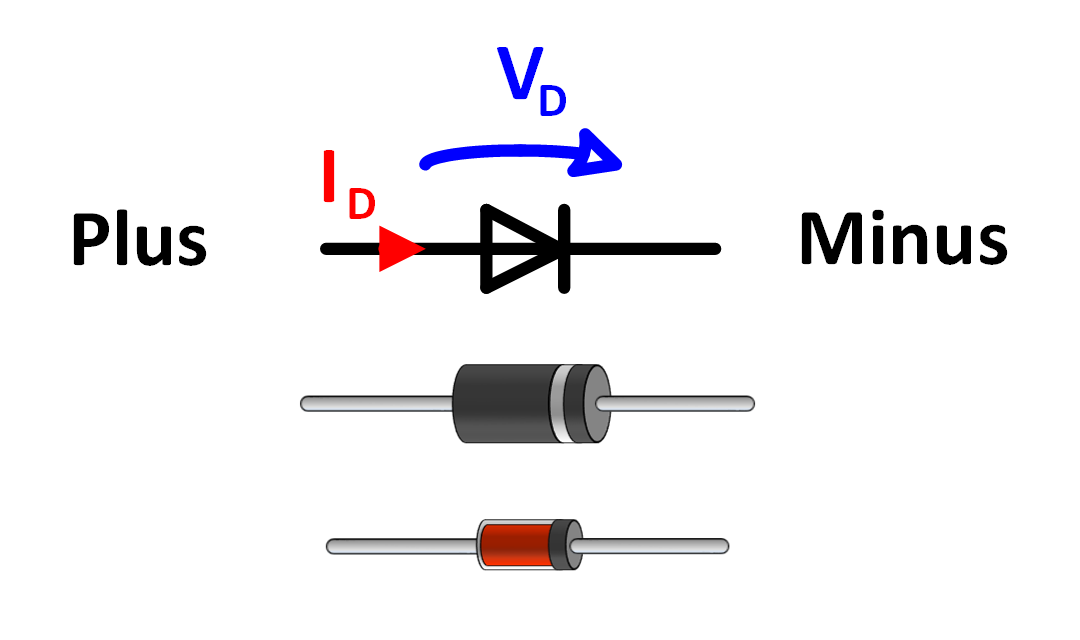

Diode mit Bezeichnung vom Plus und Minus Pol, sowie Schaltzeichen
Bild 1: Diode Symbol und Gehäuse mit Plus und Minus Anschlüssen

Die Markierung am Diodengehäuse kennzeichnet den Minus Anschluss der Diode. Dieser Ring ist passend zum Diodensymbol auf der Selben Seite wie der Querstrich durch das Symbol.

In Durchlassrichtung ist die Spannung am Plus der Diode ist grösser als am Minus, da über der Diode die Diodenspannung VD abfällt.

Diode Sperrichtung

Wenn die Spannung VD negativ ist, versucht der Strom in Sperrrichtung durch die Diode zu fliessen. Die Diode lässt den Strom in dieser Flussrichtung aber nicht durch und geht in den hochohmigen Sperrbetrieb. Im Sperrbetrieb fliesst nur ein sehr kleiner Leckstrom von wenigen nA (nano Ampère).

Leuchtdiode Polung


Immer wieder passiert es dem Elektroniker, dass eine LED nicht leuchtet, weil er sie mit der falschen Polung eingelötet hat. Bild 2 zeigt das Symbol der LED mit der Polung und den Gehäuseeigenschaften.

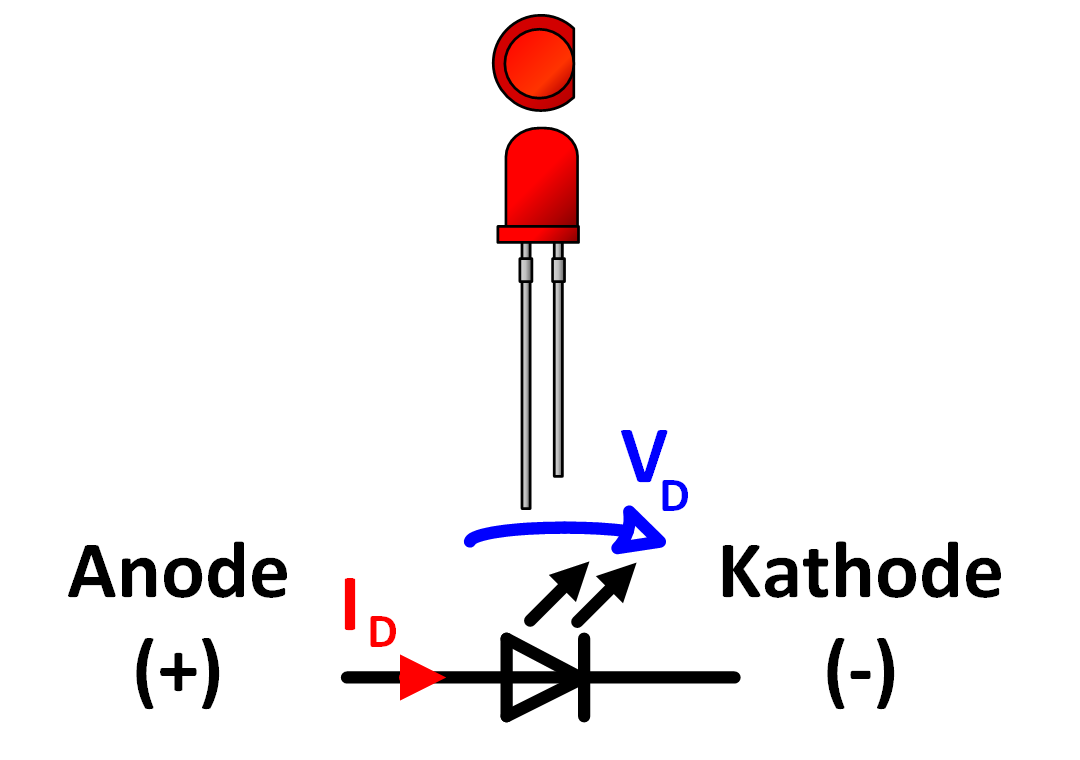

Leuchtdiode mit Angaben zur Polung
Bild 2: Leuchtdiode mit Symbol. Auch bei der LED kommt es auf die Polung an

IDas Symbol der Leuchtdiode ist das Selbe wie das der Diode, aber um zwei kleine Pfeile ergänzt. Entsprechend ist auch die Polung der LED gleich wie bei der einfachen Diode. Der Strom fliesst in Pfeilrichtung durch das Bauteil.

Eine Leuchtdiode wird in Durchlassrichtung betrieben. Der Strom muss also beim Plus (Anode) in die LED eintreten und beim Minus (Kathode) austreten. Die Diodenspannung VD muss von Plus nach Minus kleiner werden.

Am Gehäuse der LED erkennt man eine abgeflachte Seite am Linsensockel. Diese flache Knate, die wie ein Strich das runde Gehäuse durchzieht, entspricht dem Querstrich im Symbol der LED und kennzeichnet die Kathode (Minus).

Betrachtet man die Beide der LED, sieht man, dass die Diode ein langes Bein hat und ein kurzes Bein. Das kurze Bein ist die Kathode. Einfach zu merken ist das, weil die Wörter kurz und Kathode beide mit einem K beginnen.

Diode Anode Kathode

Bei der Diode spricht man zwar gerne vom Puls und vom Minus Anschluss. Besser ist es aber, die Anschlüsse mit Anode und Kathode zu benennen. Plus und Minus verwendet man für nummerische Werte wie Spannungen und Ströme. Bauteilanschlüsse bezeichnet man am besten mit ihren Namen. Genauso wie es beim Transistor die Basis, den Kollektor und den Emitter gibt, hat eine Diode eine Anode und eine Kathode. Gerade bei der Zener Diode, die auch in Sperrichtung betrieben werden kann, ist die Plus und Minus Bezeichnung gar nicht praktikabel.

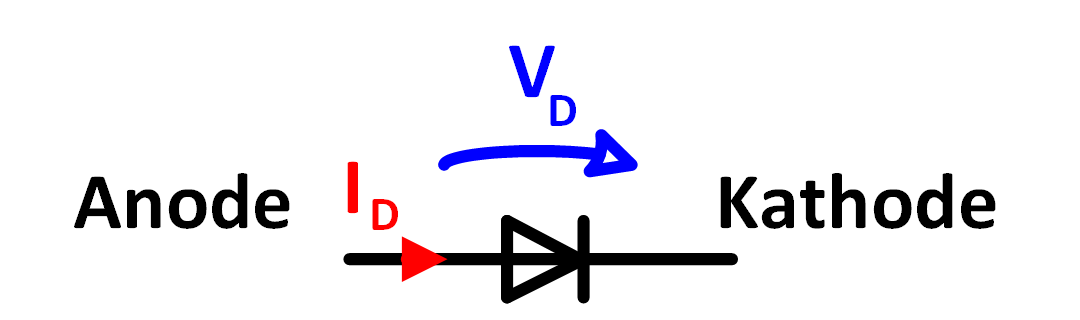

Diodensymbol mit der Bezeichnung der beiden Anschlüsse Anode und Kathode
Bild 3: Diode Anode Kathode
