CD Laser ersetzen

Dieses Tutorial zeigt Schritt für Schritt das Auswechseln eines Laser Pickups im CD Player.

Wann sollte man bei einem CD-Player den Laser ersetzen?

Die Lasereinheit ist das Bauteil im CD-Player, das am häufigsten kaputt geht. Der Player zeigt Symptome, wie:
* Die CD wird nicht mehr gelesen
* Der Player zeigt "no Disc" an
* Nicht jede CD wird gelesen
* Nach dem Einlegen der CD "zwitschert" der Player endlos

Geöffnetes Batteriefach eines portablen CD-Players

Bild 1: Titelbild

Als erstes sollte in einem solchen Fall die Linse gereinigt werden. Man verwendet dazu ein feuchtes Wattestäbchen und trocknet die Linse anschliessend sorgfältig ab. Wenn der Player anschliessend immer noch nicht funktioniert, hilft oft nur das Ersetzen des kompletten Laser Pickups. Glücklicherweise ist das kein besonders schwieriges Unterfangen. Wer etwas Erfahrung im Umgang mit Schraubenzieher und Lötkolben hat, dessen Chancen stehen gut, diese Reparatur selber erfolgreich durchzuführen. Die benötigte Zeit und die Kosten des neuen Pickups sind zwar leider oft teurer, als ein neuer CD-Player, aber wer seine Geräte repariert, anstatt sie zu entsorgen, kann stolz sein, der Umwelt etwas Gutes getan zu haben.

Wichtige Hinweise:

Ein Gerät mit Netzanschluss darf nur geöffnet werden, wenn der Netzstecker ausgezogen ist. Es besteht Stromschlaggefahr.

Es darf nicht direkt in die Linse des Lasers geschaut werden, wenn das Gerät eingeschaltet ist. Es besteht die Gefahr, dass der Laserstrahl das Auge schädigt.

CD-Laser und die zugehörige Elektronik sind elektrostatisch empfindliche Bauteile. Es wird empfohlen, die Arbeiten an einem ESD geschützten Platz durchzuführen. Sollte dies nicht möglich sein, sollte man versuchen, statische Aufladungen zu vermeiden. Trage keine Wollkleidung oder synthetische Stoffe, ein Luftbefeuchter hilft ebenfalls, das Risiko einer statischen Entladung zu verkleinern.

Wenn das Gehäuse eines Gerätes geöffnet und im Innern gearbeitet wird, besteht die Gefahr, dass etwas beschädigt wird und das Gerät nicht mehr funktioniert. Die Verantwortung dafür liegt bei der ausführenden Person und wird von electronicsplanet abgelehnt.

Für diese Reparaturanleitung wird ein neues CD Laser Pickup benötigt. Den Typ entnimmt man den Serviceunterlagen oder man öffnet das Gehäuse des Geräts und liest den Typ auf dem Pickup ab. CD Pickups lassen sich im Internet bei verschiedenen Anbeitern bestellen.

Bevor wir beginnen:

Benötigtes Material:
* Ein neues Laser-Pickup
* Diverse Schraubenzieher
* Lötkolben, ev. Lötzinn und Entlötlitze
* Pinzette
Dieses Tutorial beschreibt das Ersetzen des CD-Lasers an einem CD-Radio-Kassetten Kombigerät URR9355 von United. Das Tutorial kann aber für jedes andere Gerät verwendet werden, da heutzutage die CD-Elektronik und -Mechanik in allen Geräten ähnlich aufgebaut ist. Unterschiede sind lediglich beim Öffnen des Gehäuses und dem Aus- und Einbau des CD-Laufwerks zu erwarten.

Stromversorgung kappen

Als erstes muss das Netzkabel des Geräts ausgezogen und die Batterien (falls vorhanden) entfernt werden.

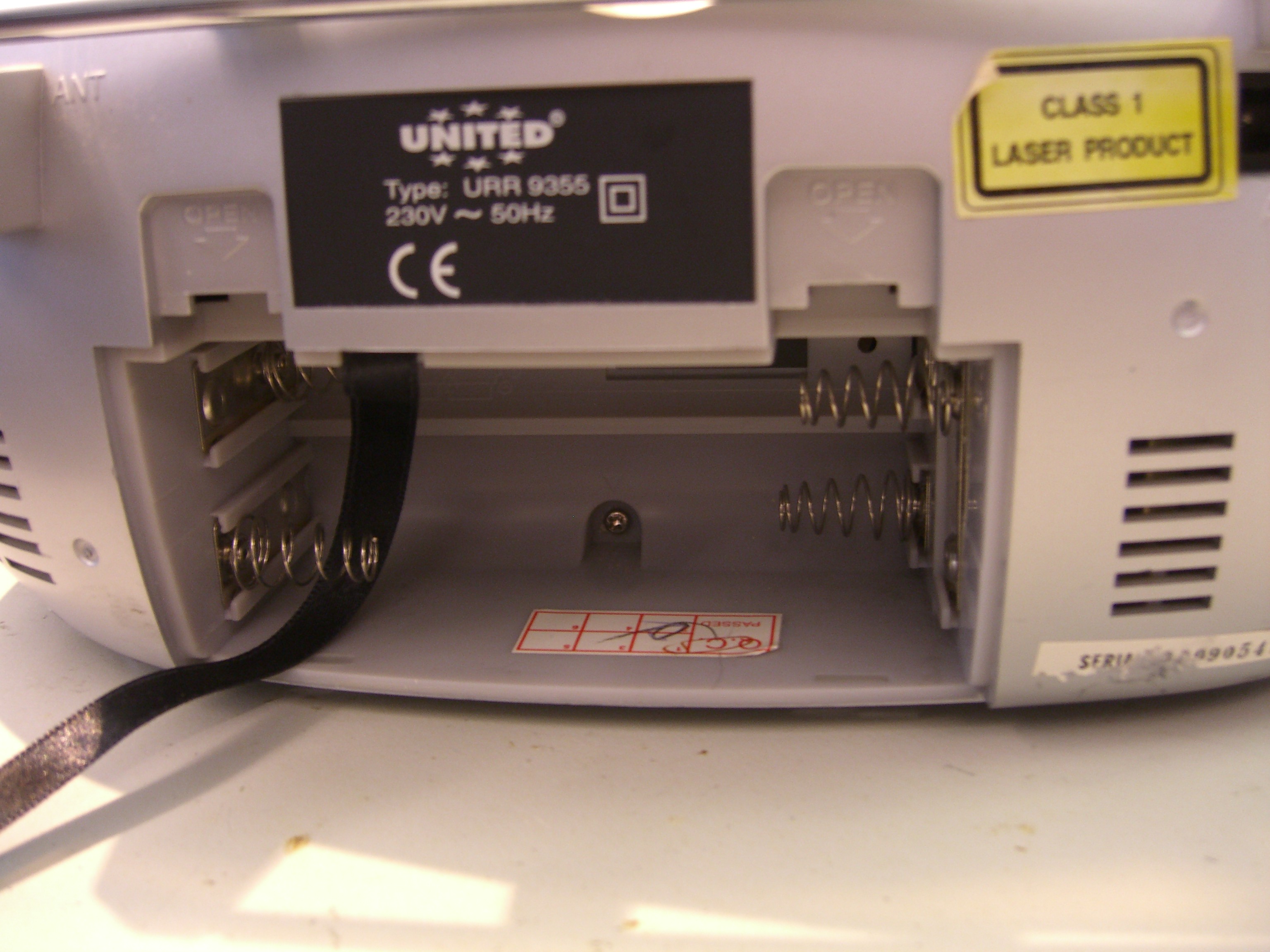

Bild 2: Batteriefach

Vorbereitung des Geräts

CD-Radio-Kassette Kombigeräte lassen sich manchmal nur öffnen, wenn alle Klappen offen sind. Öffne deshalb das Batteriefach, das Kassetten- und das CD-Laufwerk. Entferne alle CD's und Kassetten.

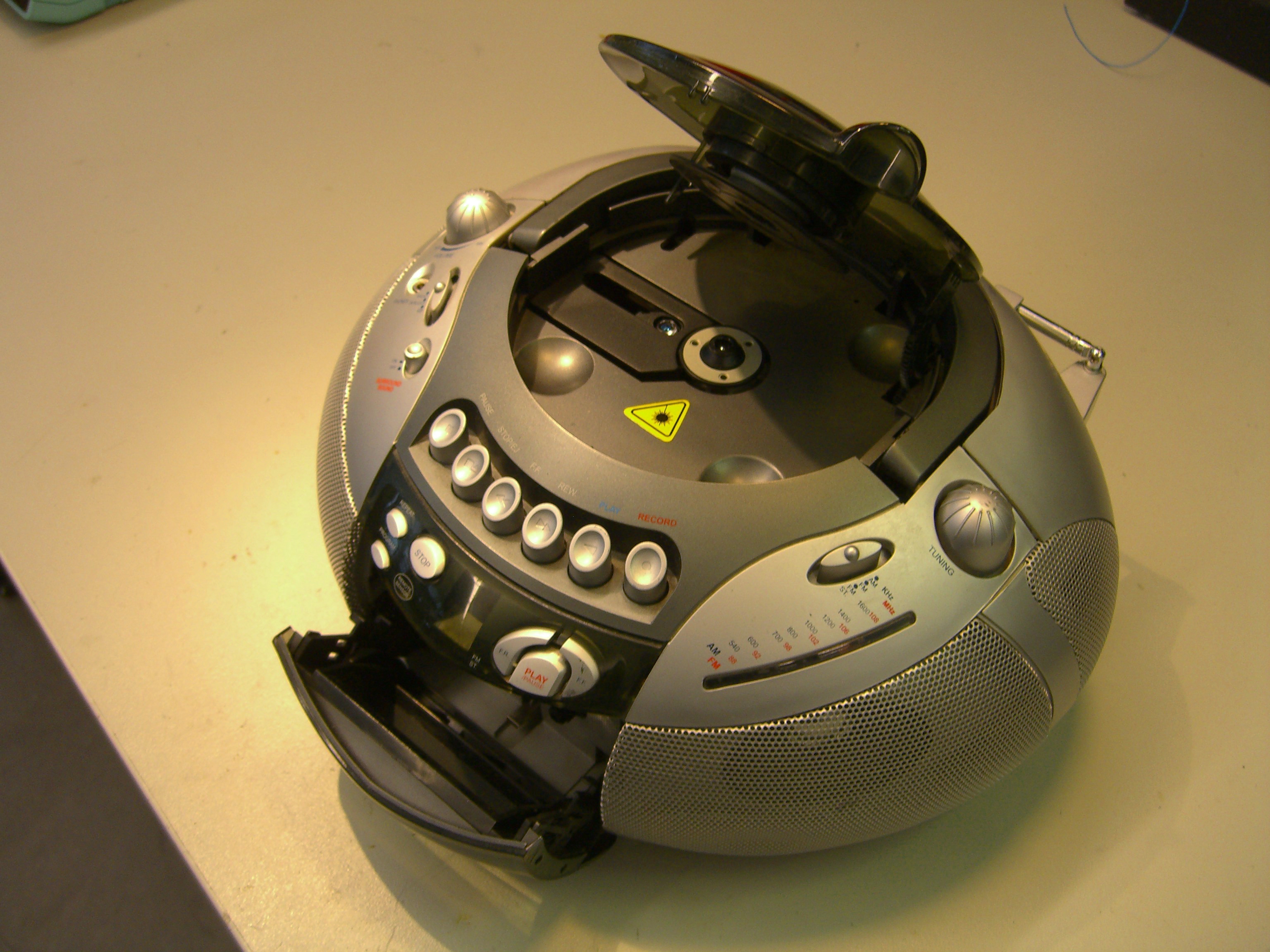

Bild 3: Geöffnete CD- und Kassettenfächer

Schrauben entfernen

Löse die Gehäuseschrauben um das Gerät zu öffnen. Bei den meisten Geräten, sind die Schrauben, die entfernt werden müssen mit einem Pfeil markiert.

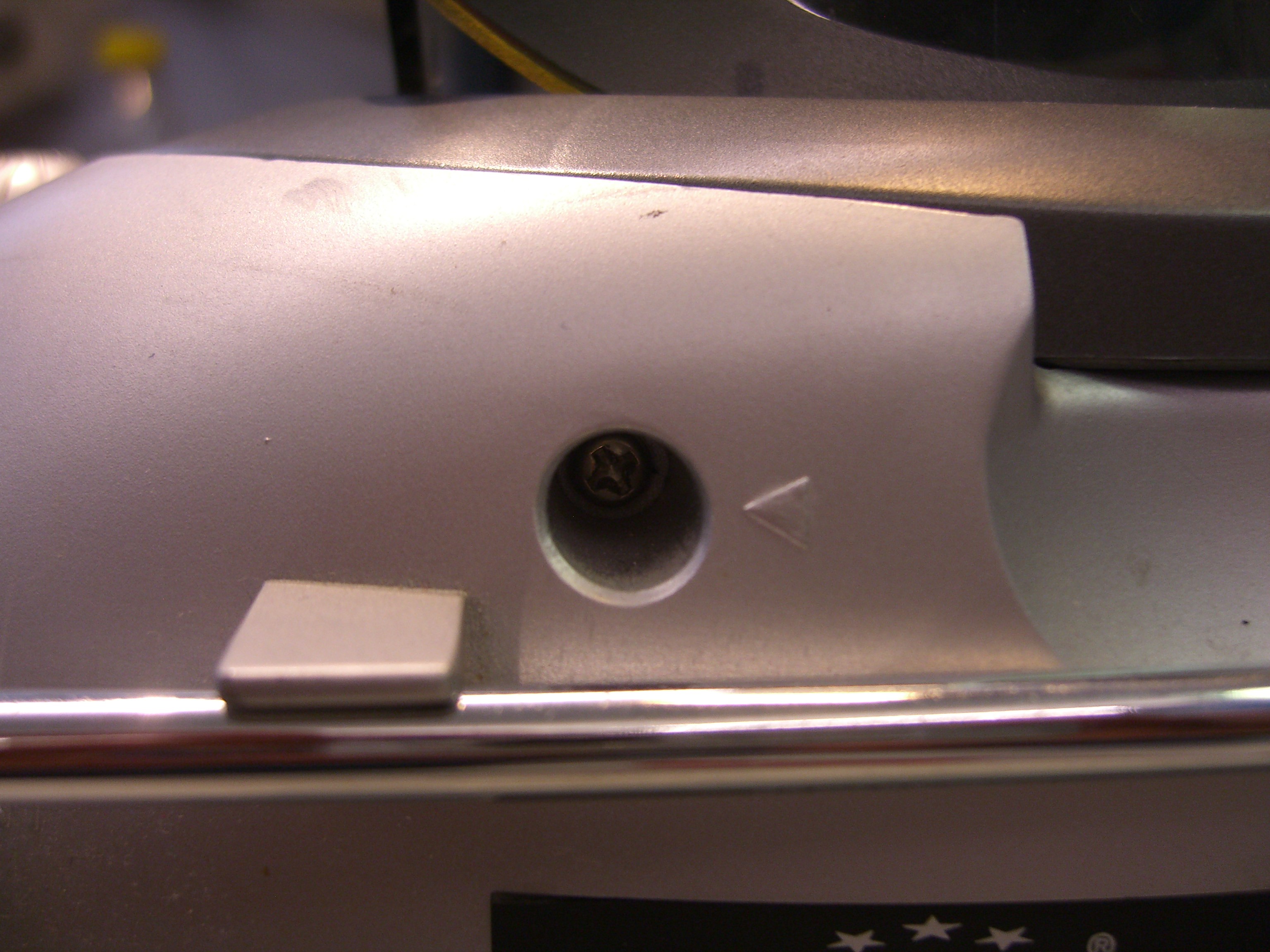

Bild 4: Gehäuseschraube am Gehäuse

Versteckte Schrauben finden

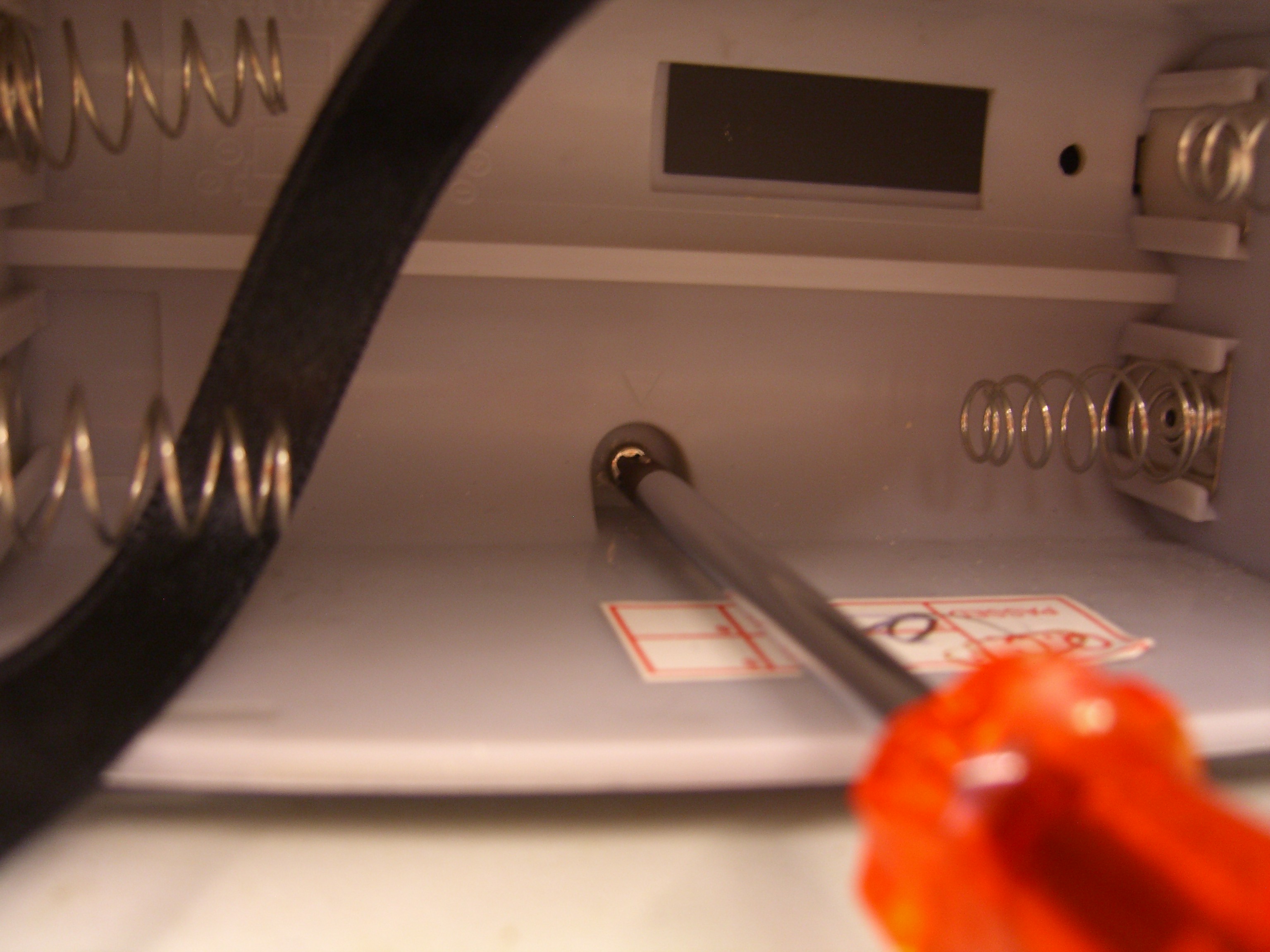

Oft ist eine der Schrauben im Batteriefach versteckt...

Bild 5: Gehäuseschraube im Batteriefach des portablen CD Players

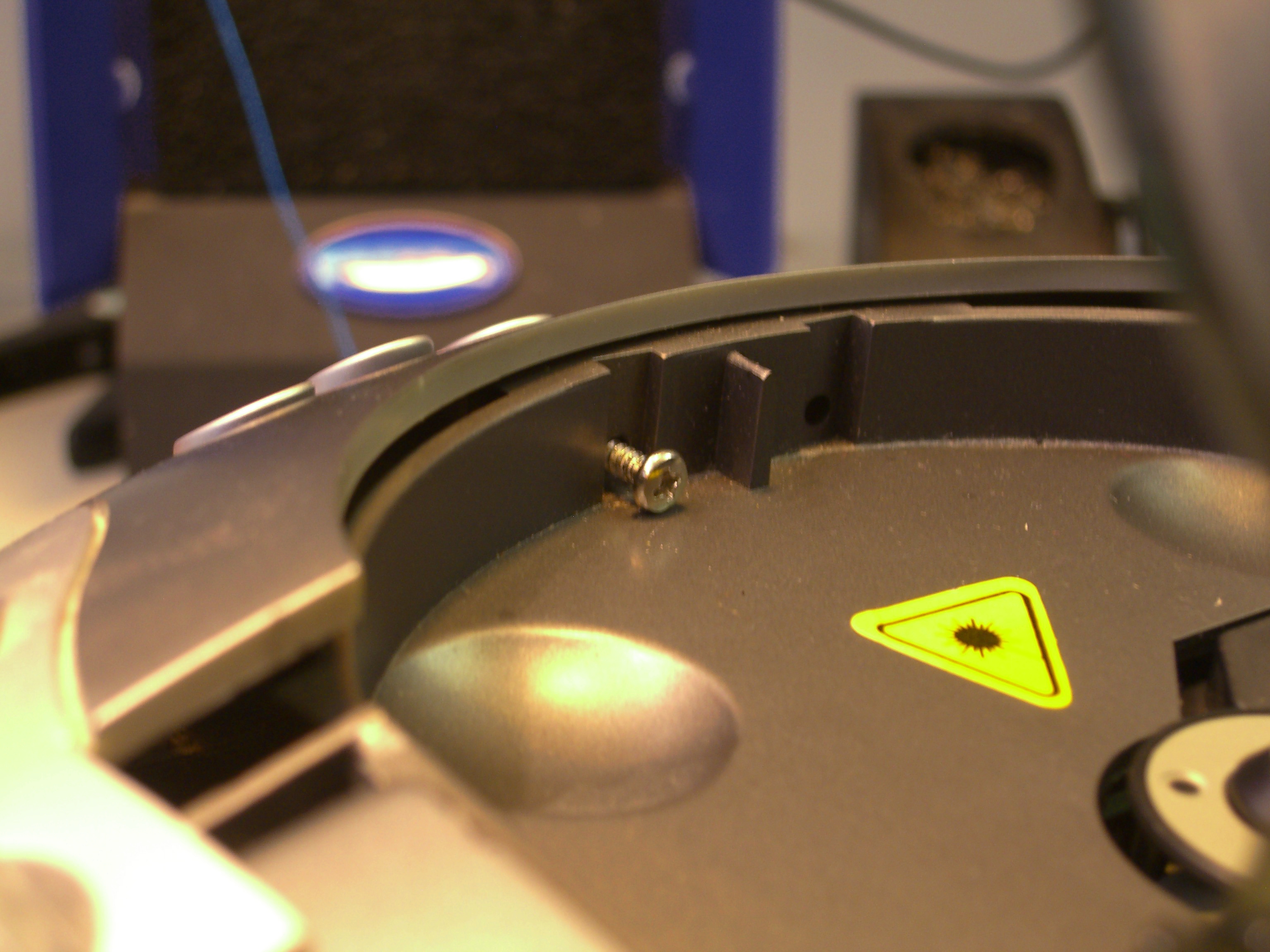

Schraube im CD-Fach?

... und eine im CD-Fach.

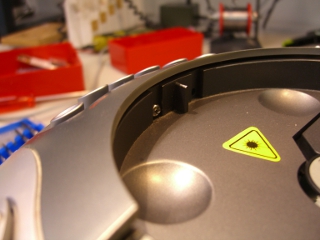

Bild 6: Gejäuseschraube im CD laufwerk

Gehäuse vorsichtig auseinanderziehen

Ziehe das Gehäuse vorsichtig auseinander. Beachte , dass sich die Gehäuseschalen oft nicht weit auseinander zeihen lassen, da sie im Innern mit Kabeln verbunden sind. Pass auf, dass du keine dieser Kabel abreisset. Sollte sich das Gehäuse nicht richtig öffnen lassen, suche nach weiteren Schrauben, die gelöst werden müssen.

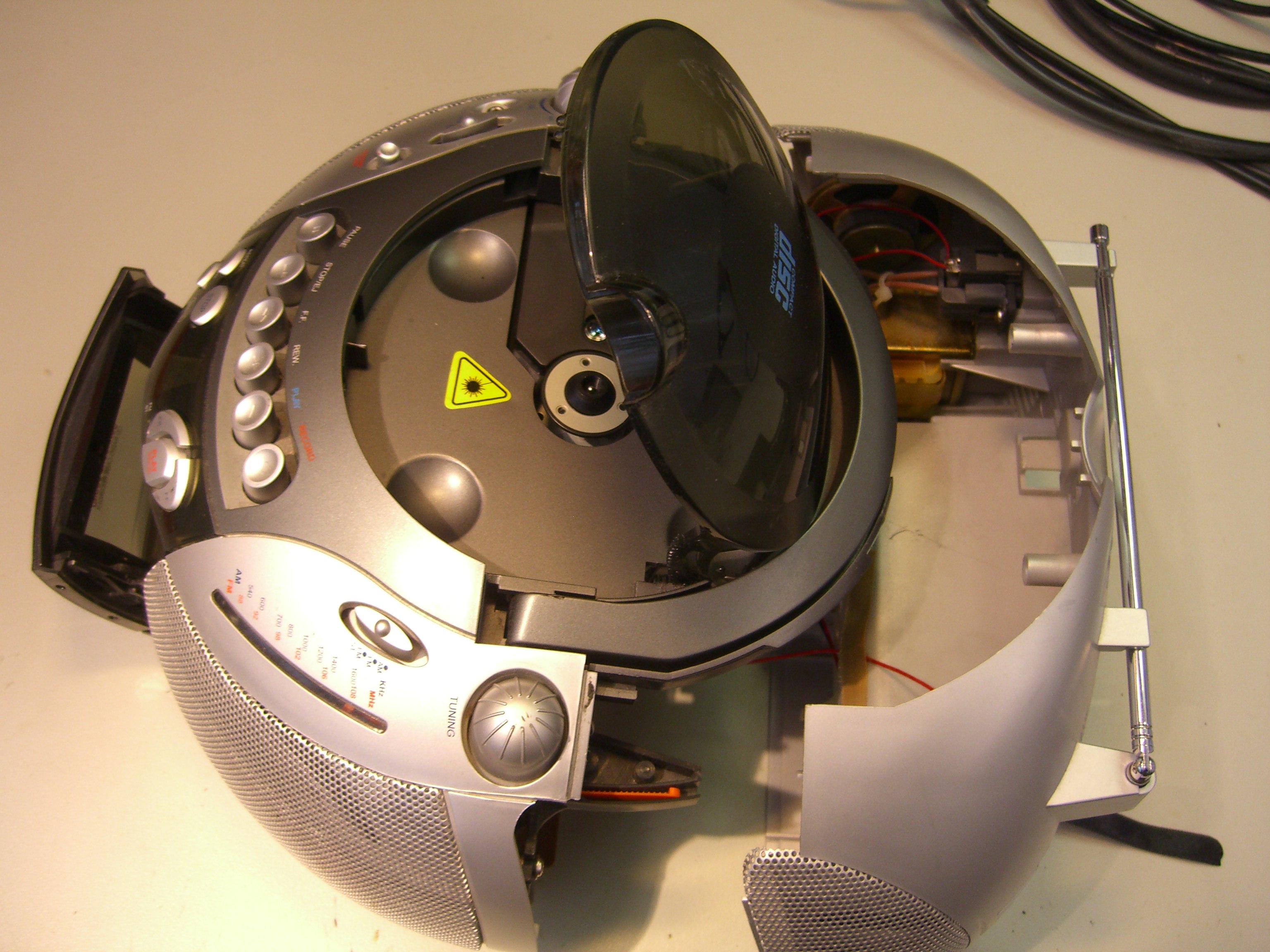

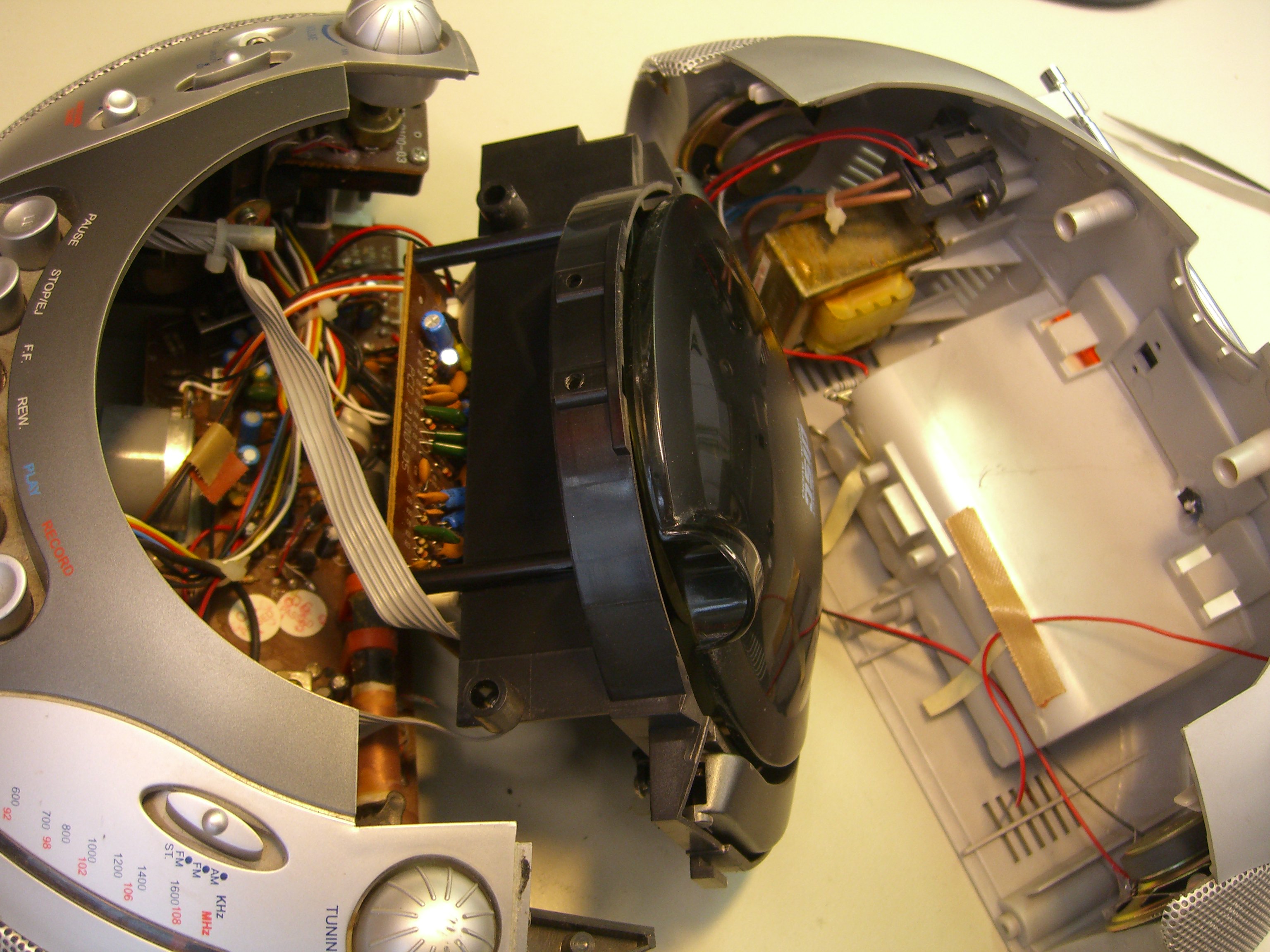

Bild 7: Entfernte Rückwand des CD Players

CD-Laufwerk vom Gehäuse lösen

Das CD-Laufwerk lässt sich bei den meisten Geräten vom Rest des Gehäuses lösen. Suche die Schrauben, mit denen es befestigt ist und löse sie.

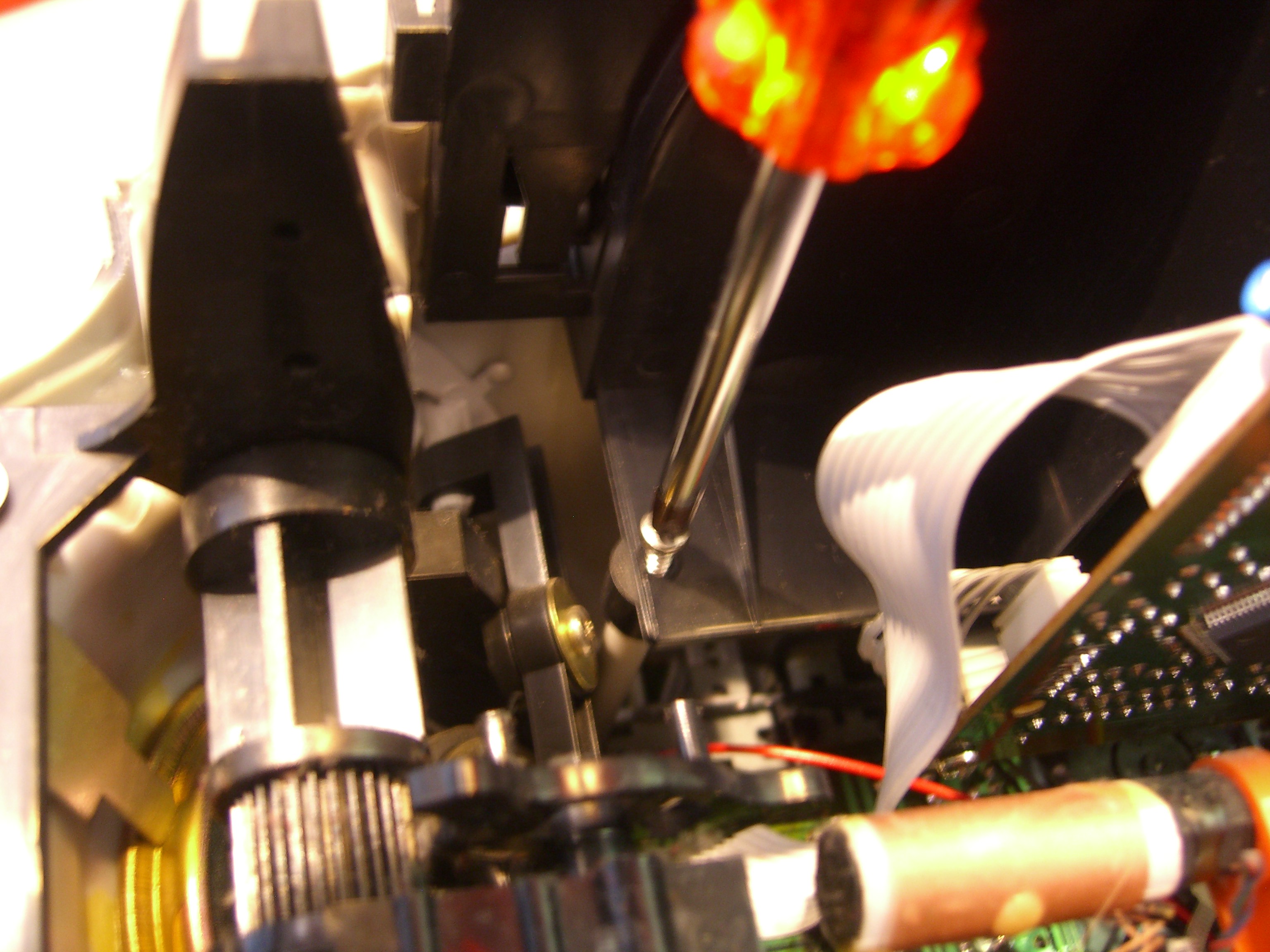

Bild 8: CD Laser- und Laufwerkeinheit lösen

CD Laufwerk entfernen

Ziehe das Laufwerk vorsichtig vom Gehäuse weg.

Bild 9: CD Laser- und Laufwerkeinheit abgelöst

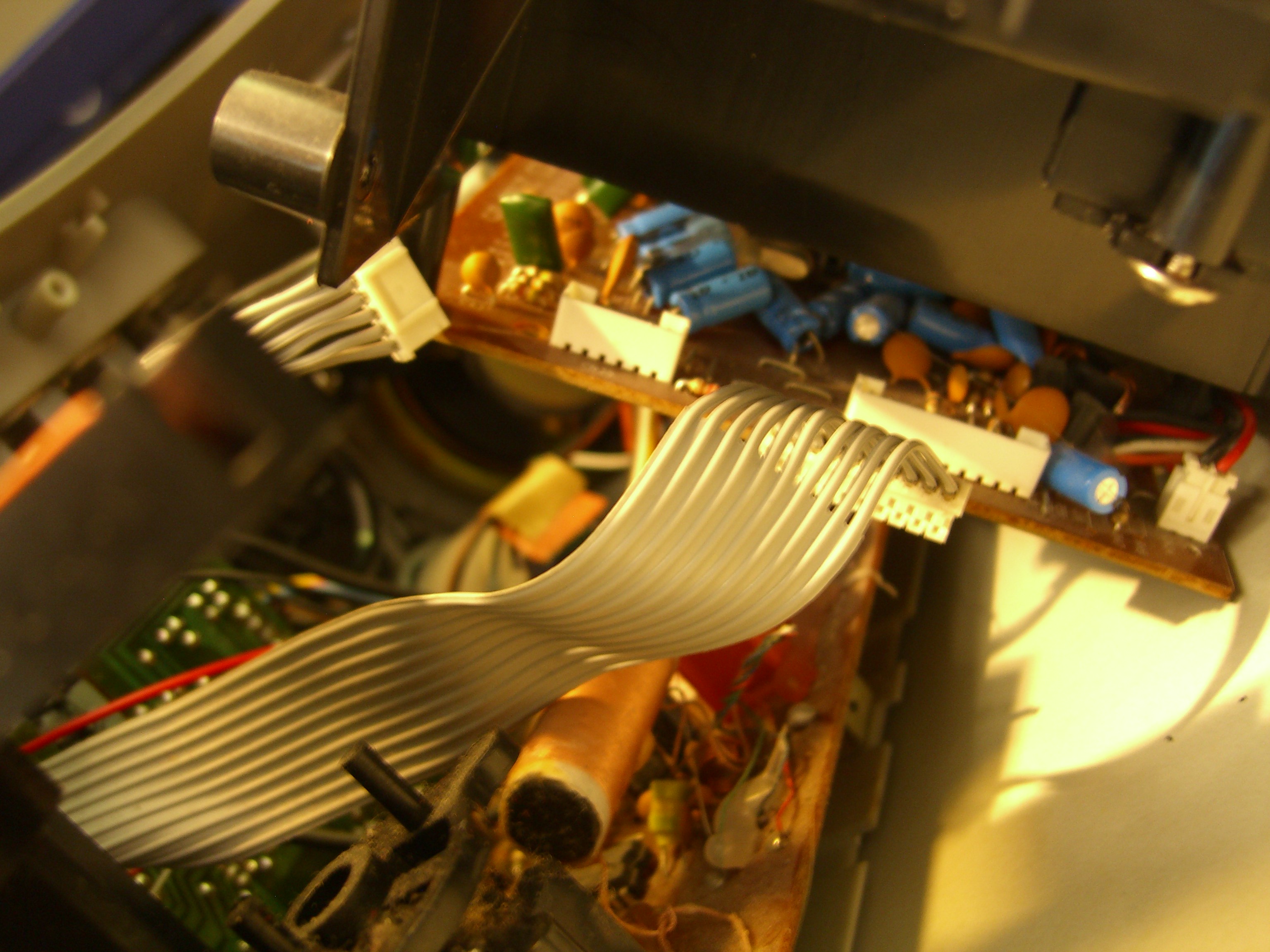

Kurze Kabel identifizieren

Du wirst feststellen, dass dies nur ein Stück weit geht, da diverse Kabelverbindungen das Laufwerk mit dem Gehäuse verbinden.

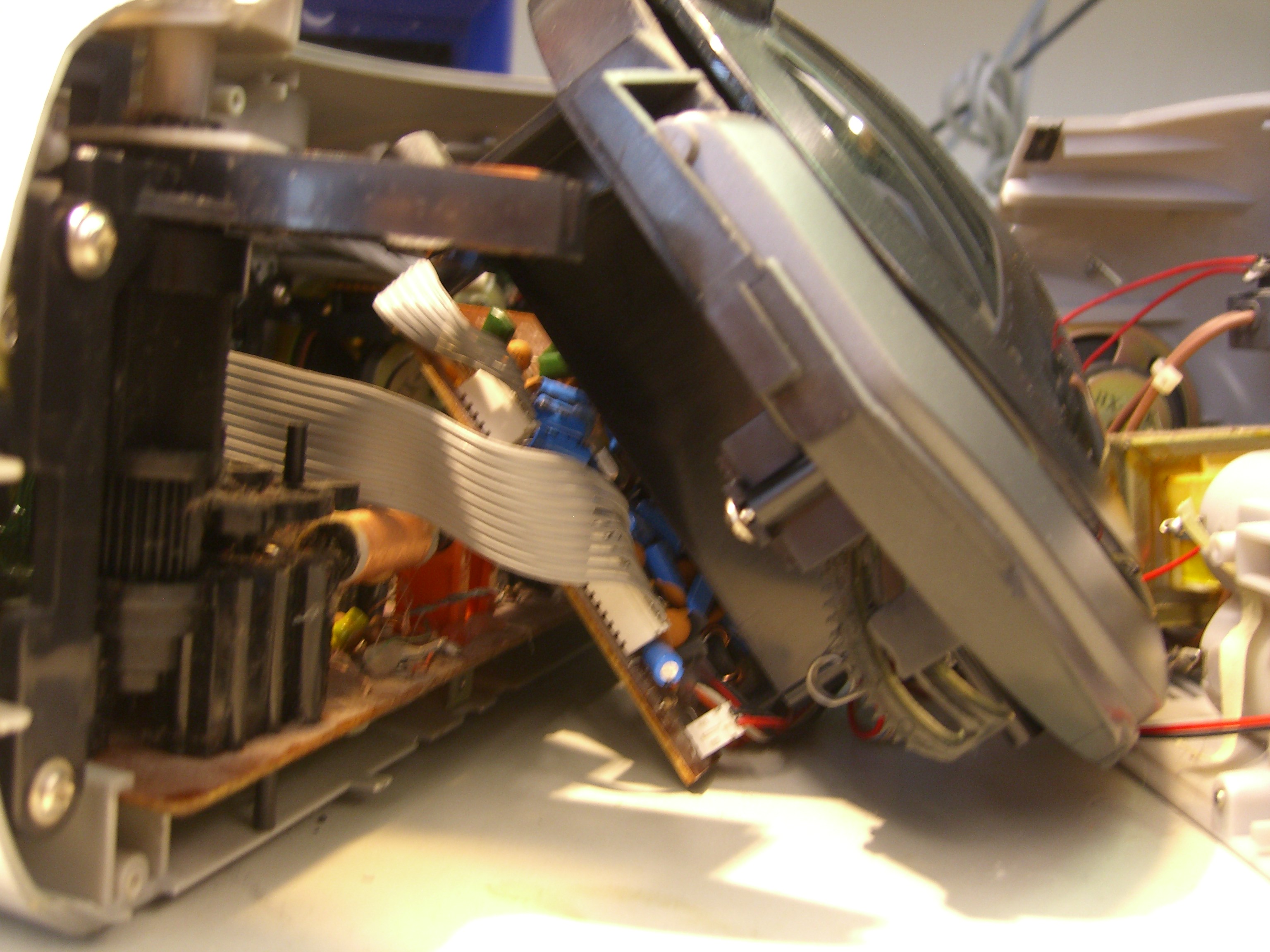

Bild 10: Kabel verbinden das CD Laufwerk mit der Elektronik

Steckverbindungen lösen

Löse vorsichtig alle Stecker, bis du das Laufwerk ganz aus dem Gehäuse entnehmen kannst. Skizziere , welcher Stecker wo eingesteckt war. Das erleichtert später den Zusammenbau.

Bild 11: Kabelstecker lösen

CD-PCB entfernen

Das CD-Laufwerk ist ausgebaut, jetzt wird die CD-Elektronik entfernt.

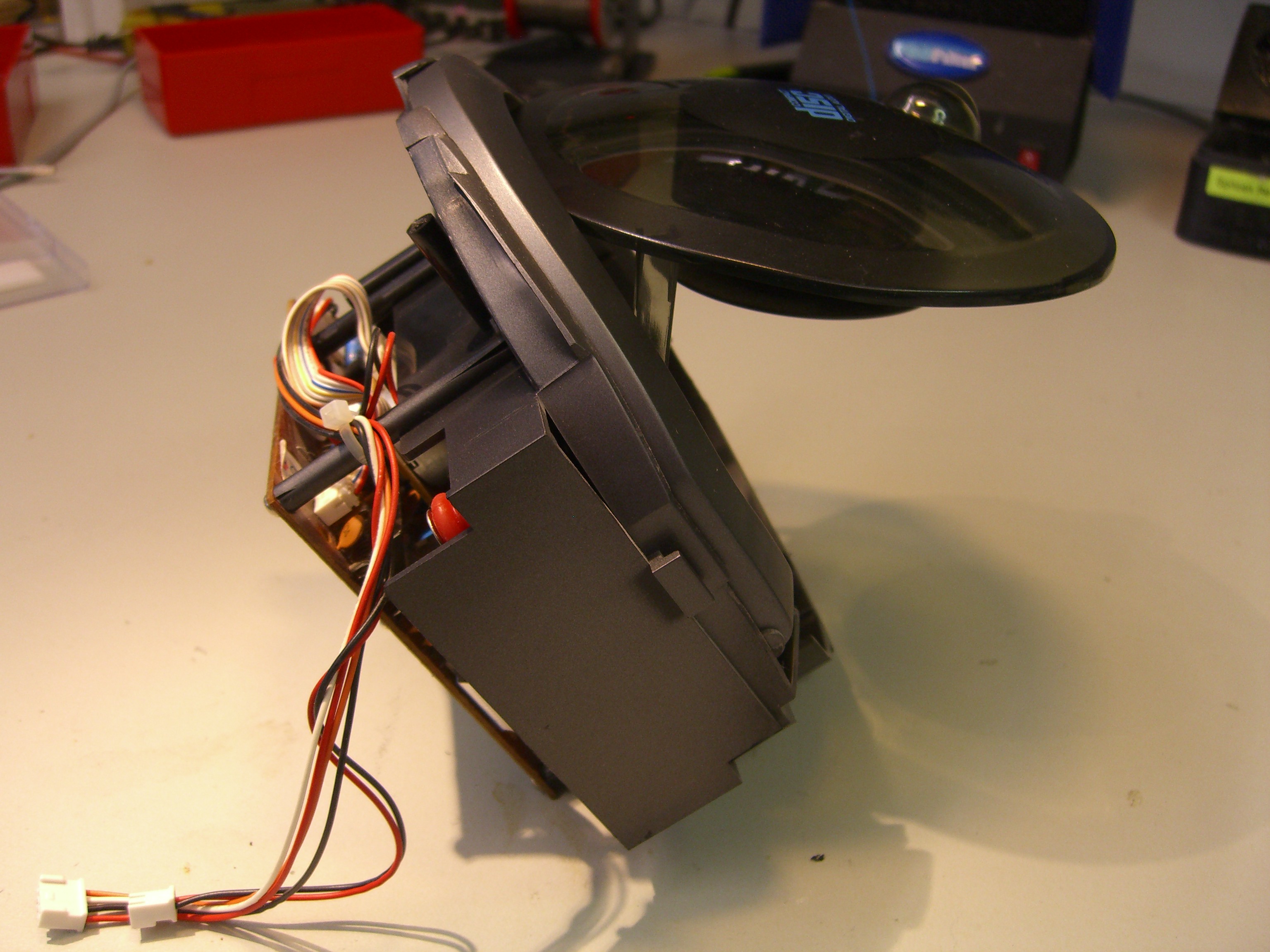

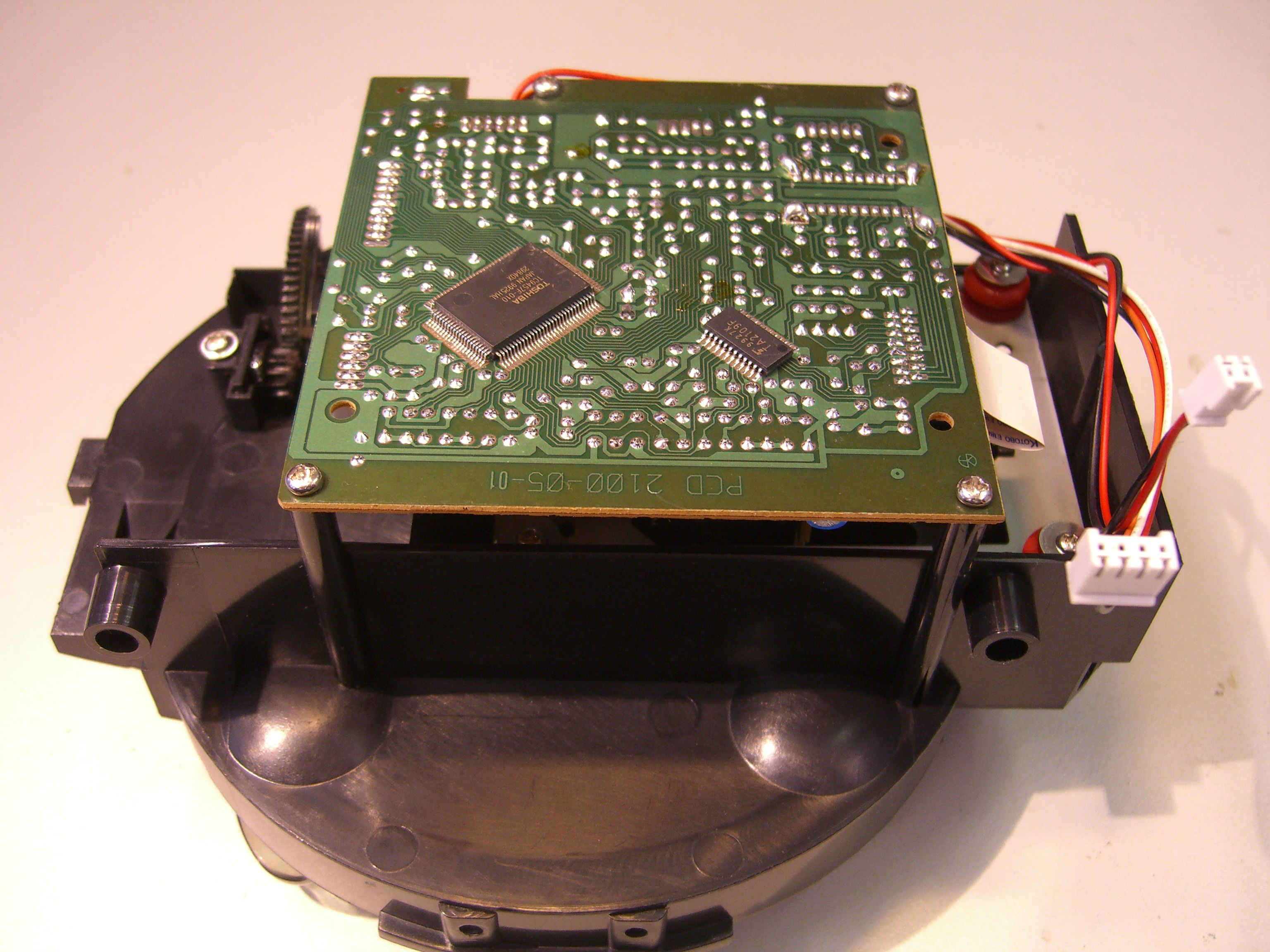

Bild 12: Ausgebautes CD Laufwerk

Noch mehr Schrauben entfernen

Löse die Schrauben, mit denen die Platine auf dem Laufwerk befestigt ist.

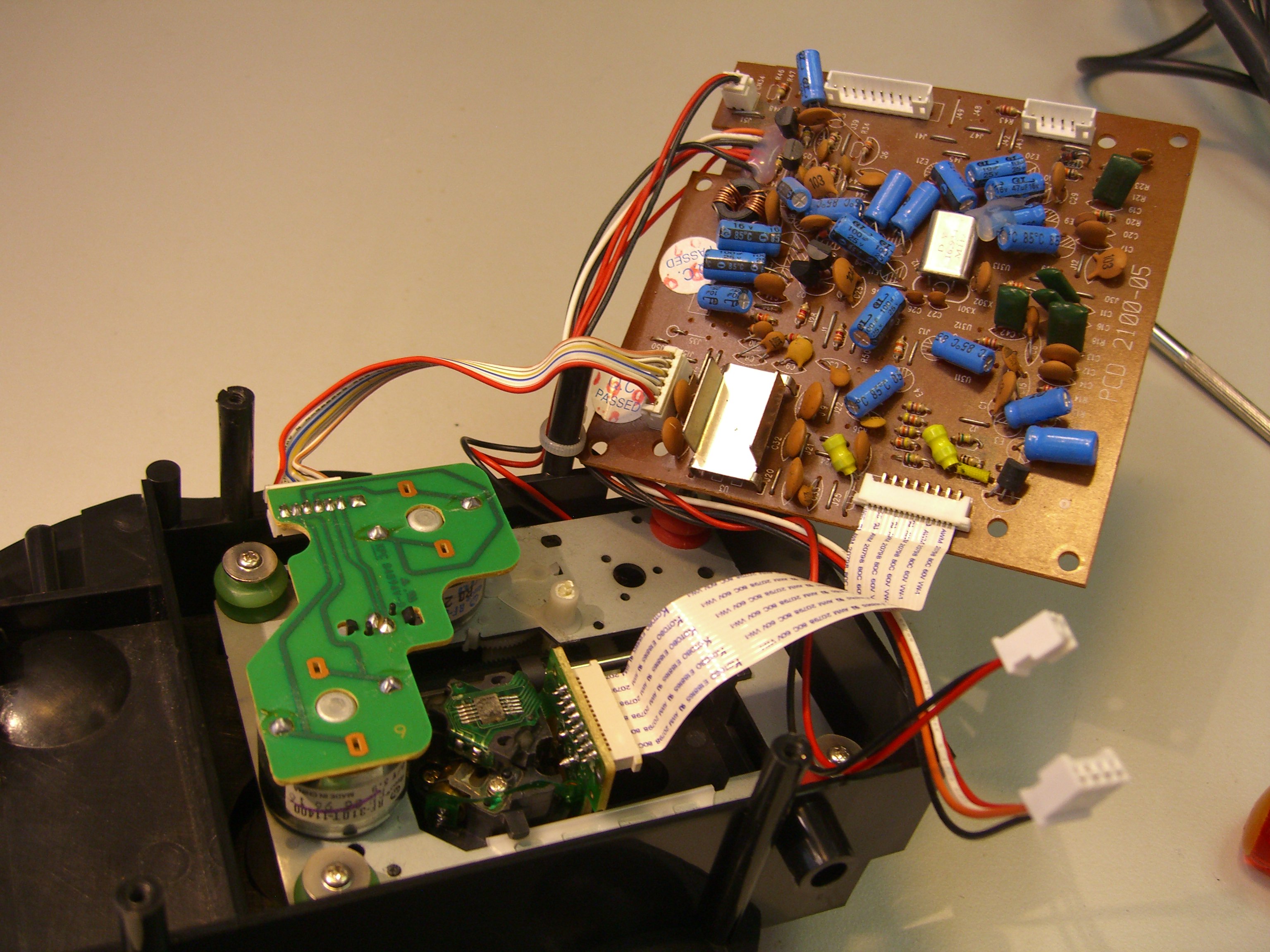

Bild 13: CD Laser Elektronik ablösen

CD-Laser Flachbandkabel entfernen

Meistens führt ein Flachbandkabel von der Elektronik zum Laser Pickup. Ziehe es am Pickup aus der Buchse. Entferne auch alle andern Kabel, die die Platine mit dem Rest verbindet. Lege die Elektronik sicher beiseite

Bild 14: CD Laser Elektronik Kabel ausstecken

CD-Laufwerk Mechanik lösen

Die Mechanik ist mit vier Schrauben und vier Gummifederungen am Gehäuse befestigt.

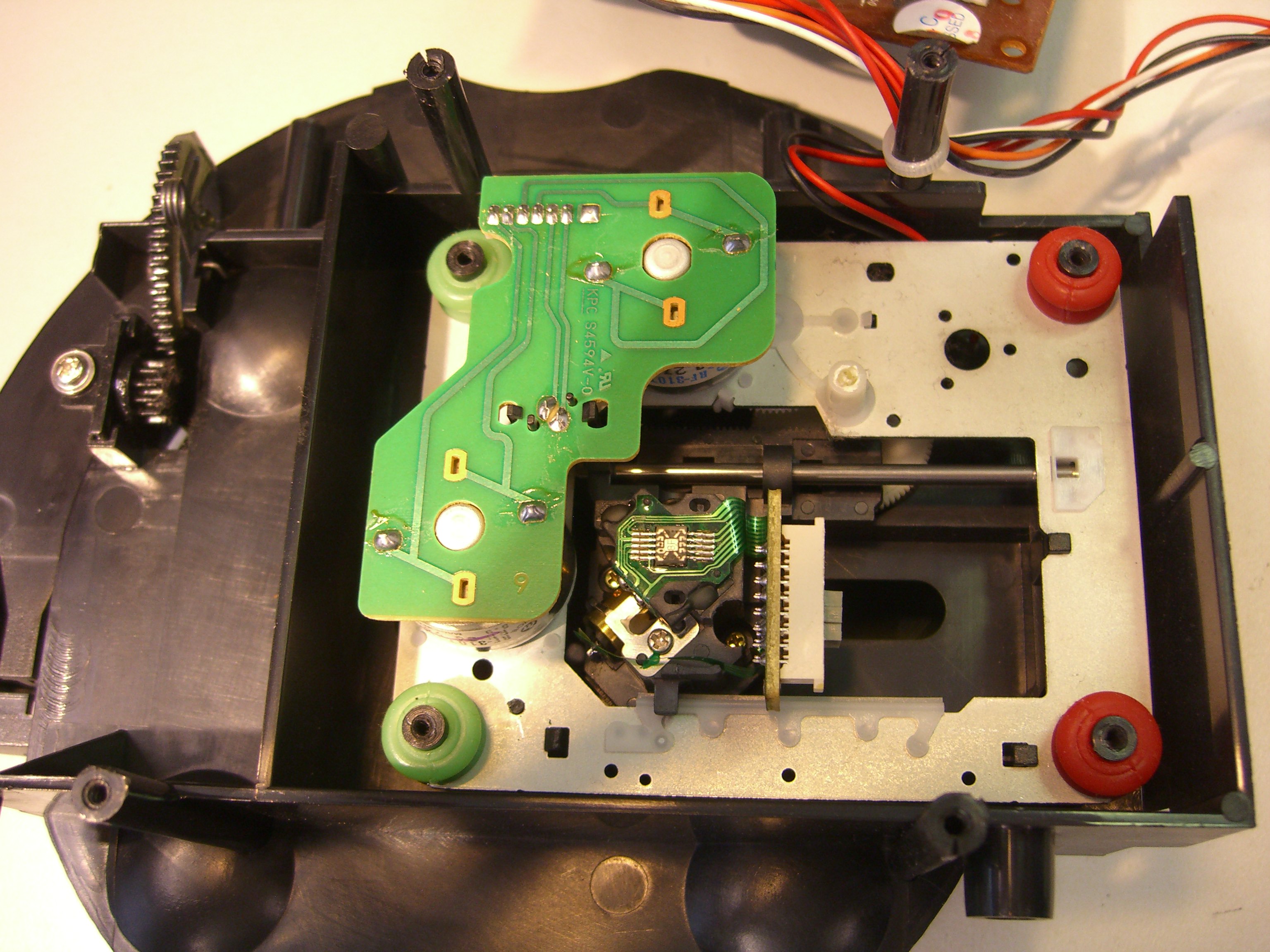

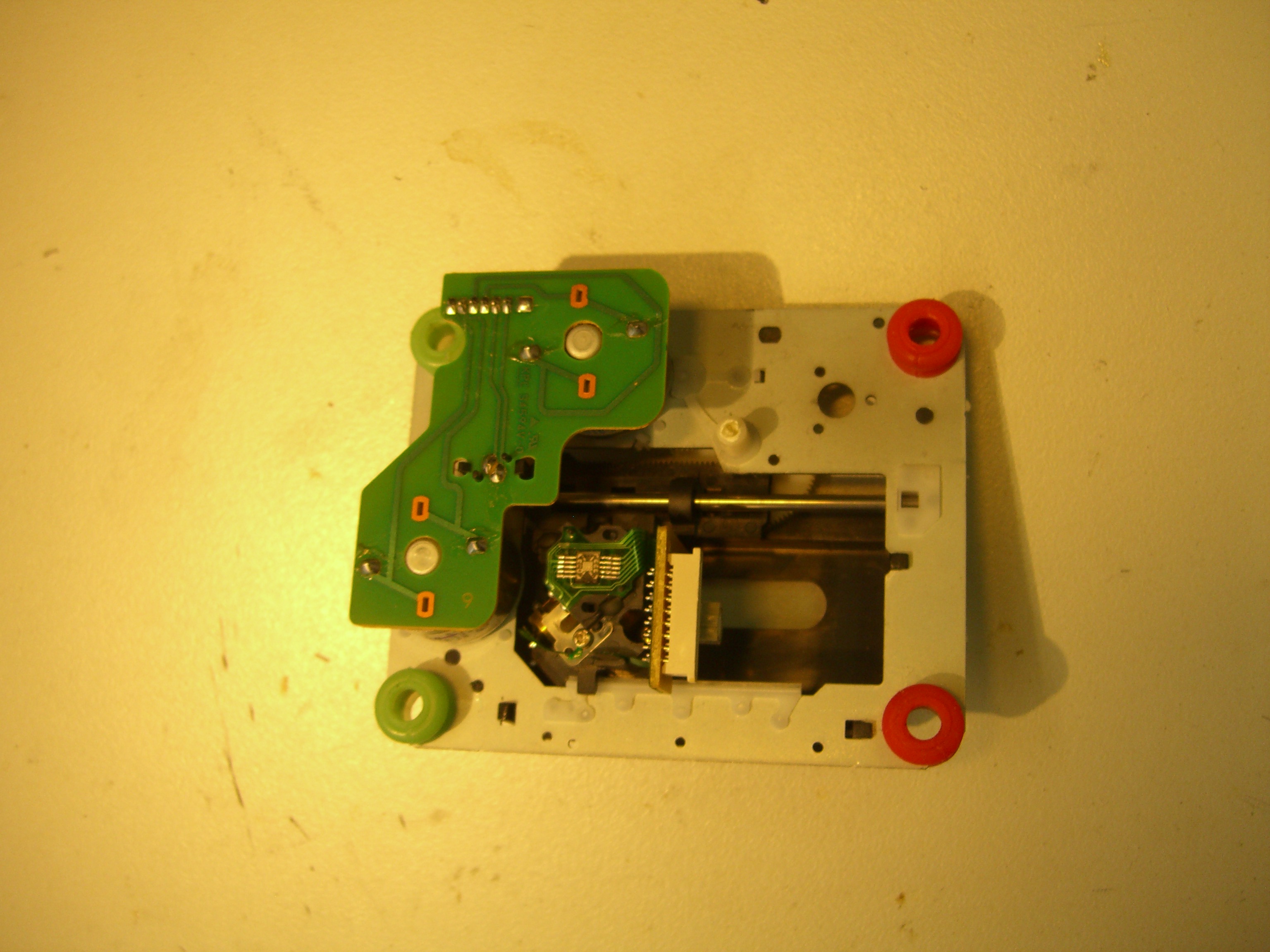

Bild 15: Der CD Laser wird sichtbar.

Schrauben entfernen

Löse die Schrauben, entferne die Gummifederungen und nimm die CD-Mechanik aus de Gehäuse.

Bild 16: CD Laser Einheit ausgebaut

Plastikabdeckung untersuchen

Oft ist auf der oberen Seite eine Plastikabdeckung vorhanden.

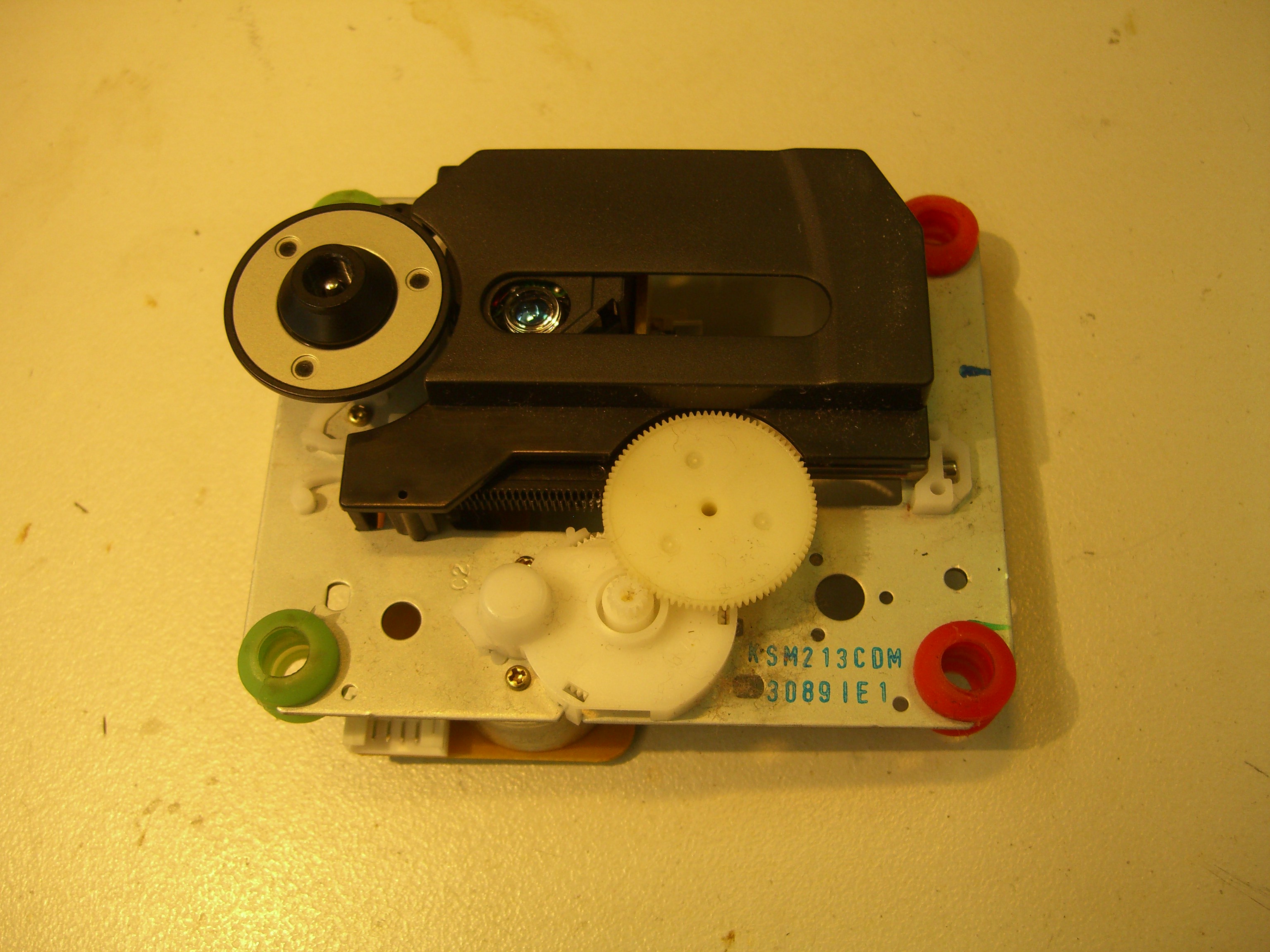

Bild 17: CD Laser Schutzabdeckung auf dem Laufwerk

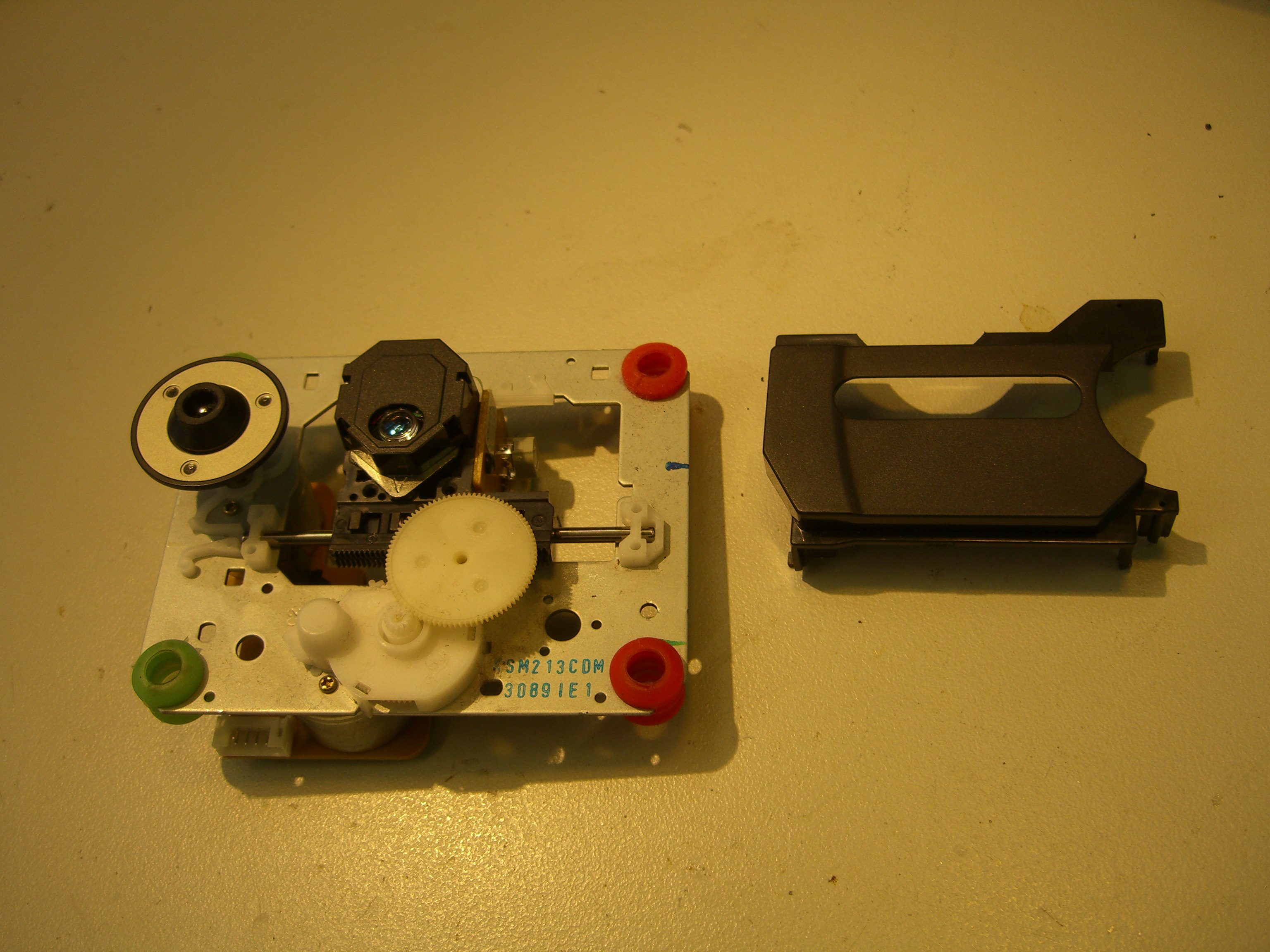

Plastikabdeckung entfernen

Entferne auch diese. Meistens ist sie nur aufgesteckt.

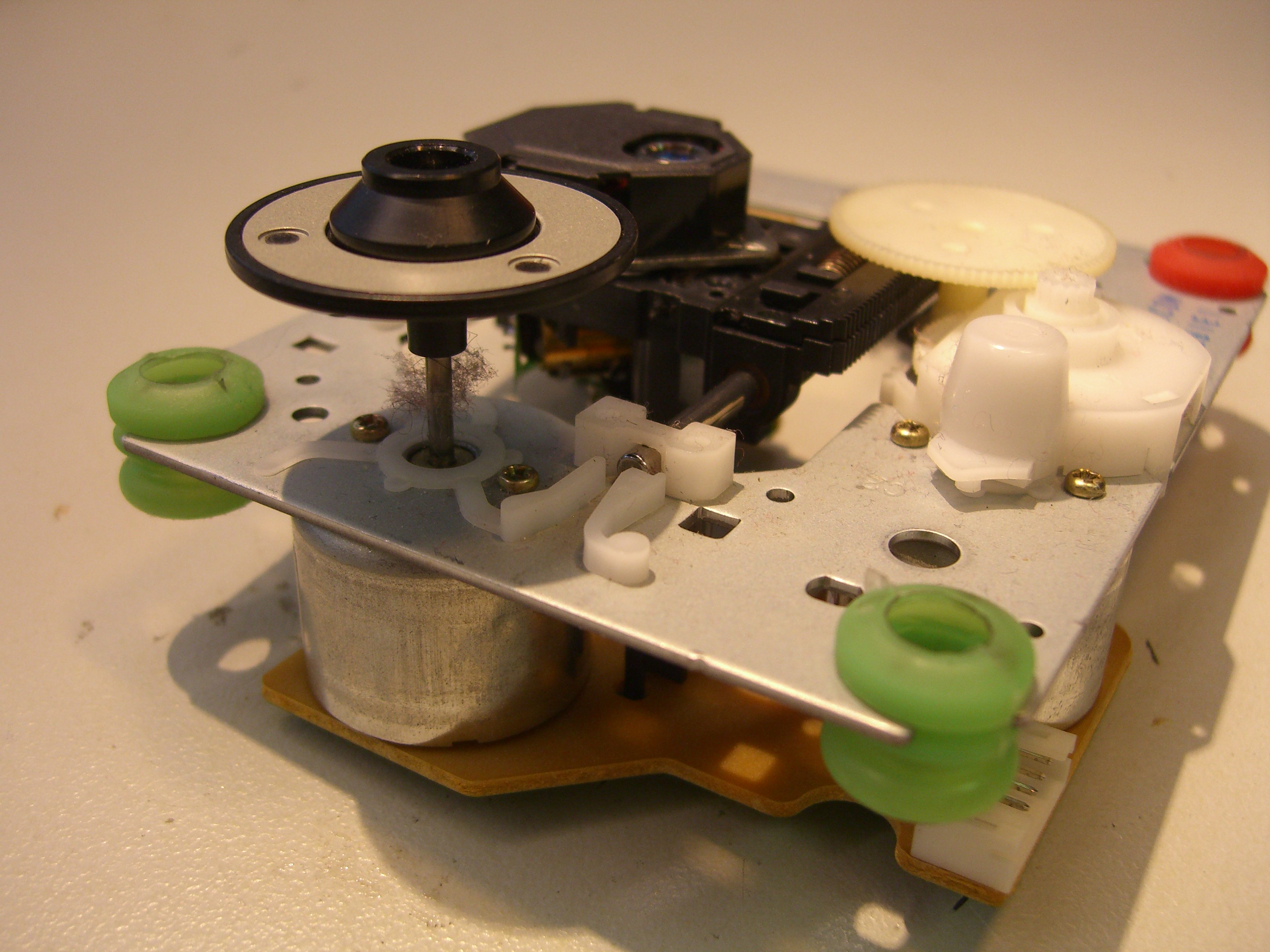

Bild 18: CD Laser Abdeckung entfernt

Führungsschiene des Lasers

Das Pickup wird linear auf einer kleinen Metallstange geführt. Diese muss als erstes entfernt werden. Auf einer Seite ist sie durch ein biegbares Plastikteil fixiert.

Bild 19: CD Laser Führungsschiene Fixierrung

Führungsschiene Verankerung lösen

Indem man den Anschlag einfach etwas zur Seite biegt, lässt sich die Stange herausziehen.

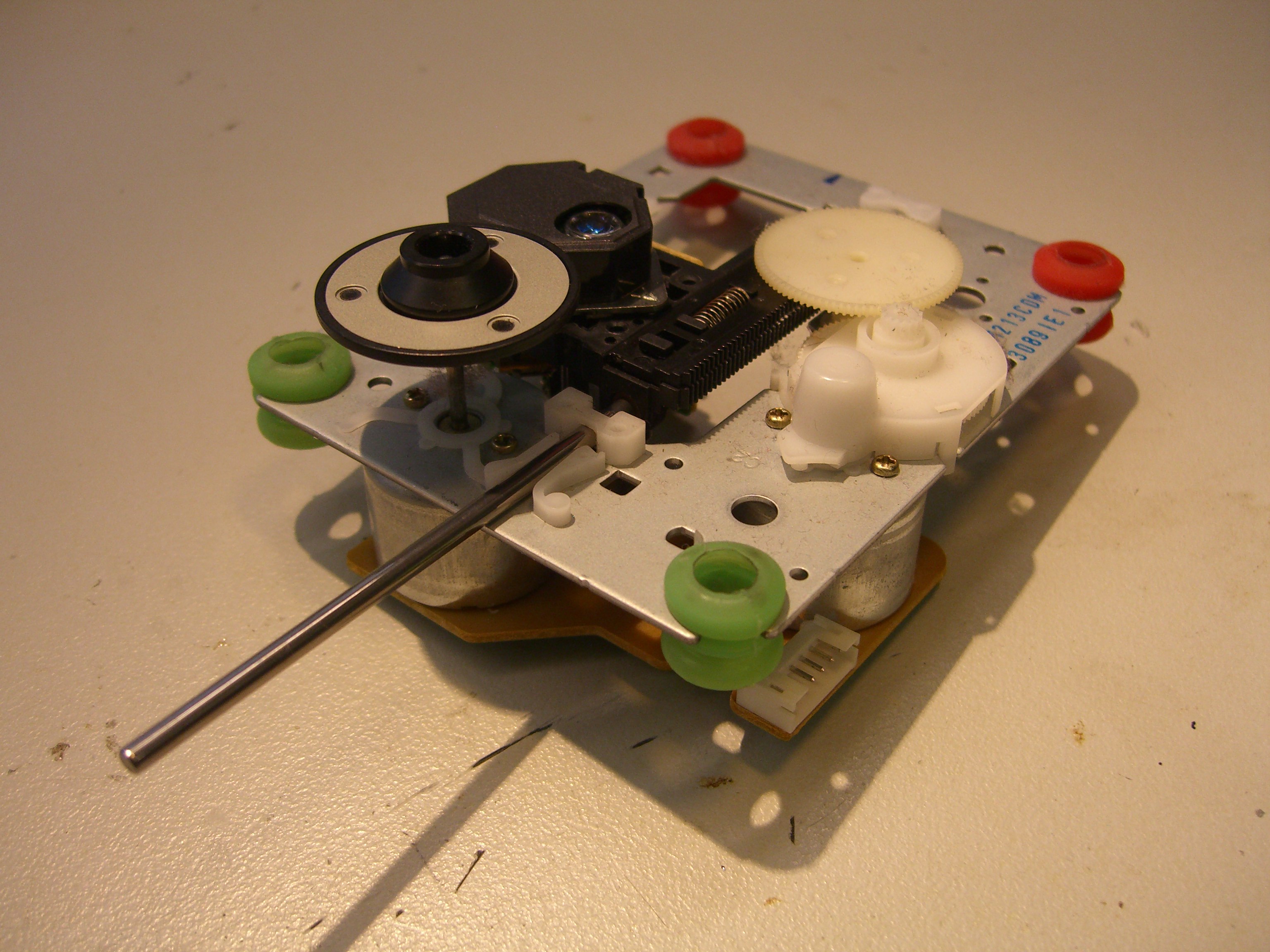

Bild 20: Herausziehen der CD Laserr Führungsschiene

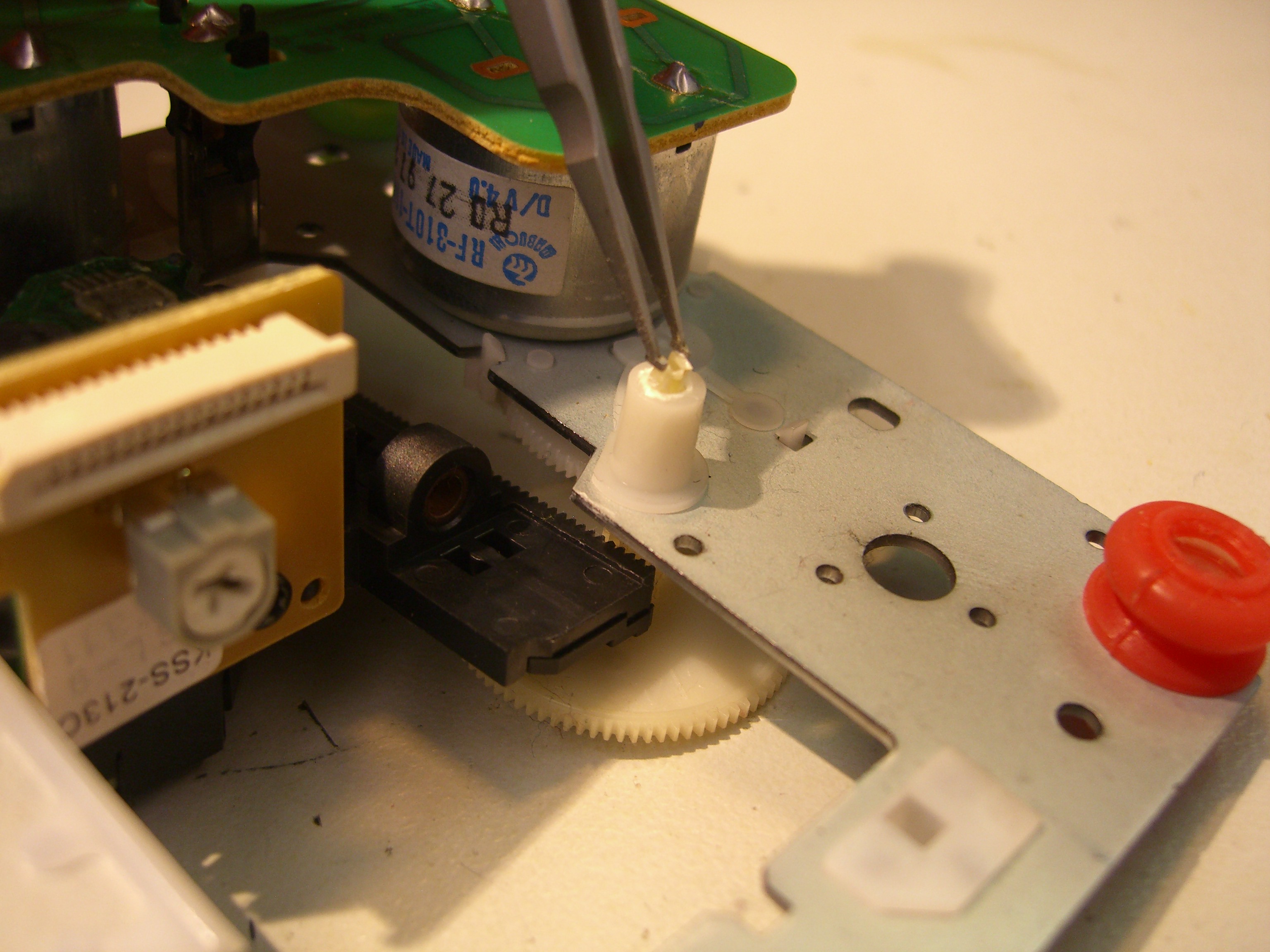

Führungszahnrad entfernen

Oft lässt sich das Pickup erst entfernen, wenn das Pickuptreibende Zahnrad entfernt wird. Es ist später auch einfacher, das neue Pickup einzusetzen, wenn dieses Zahnrad ausgebaut ist. Bei den meisten Laufwerken kann das Zahnrad gelöst werden, indem man am unteren Ende der Achse den Schnappmechanismus zusammendrückt. Am besten geht es oft mit einer Pinzette.

Bild 21: CD Laser Antriebsrad lösen

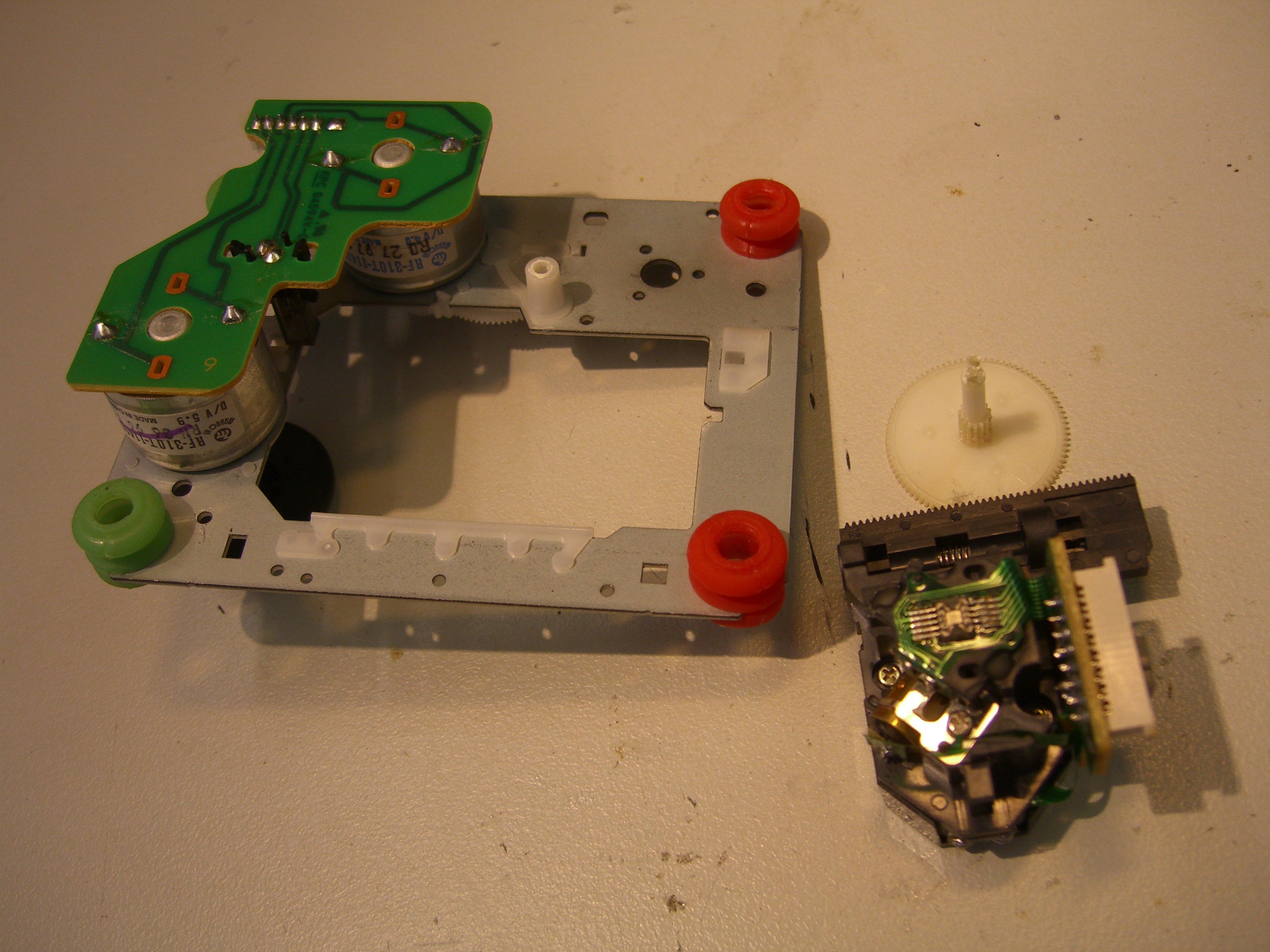

Das Pickup ist endlich entfernt

Jetzt lässt sich das Pickup aus der Mechanik herausnehmen.

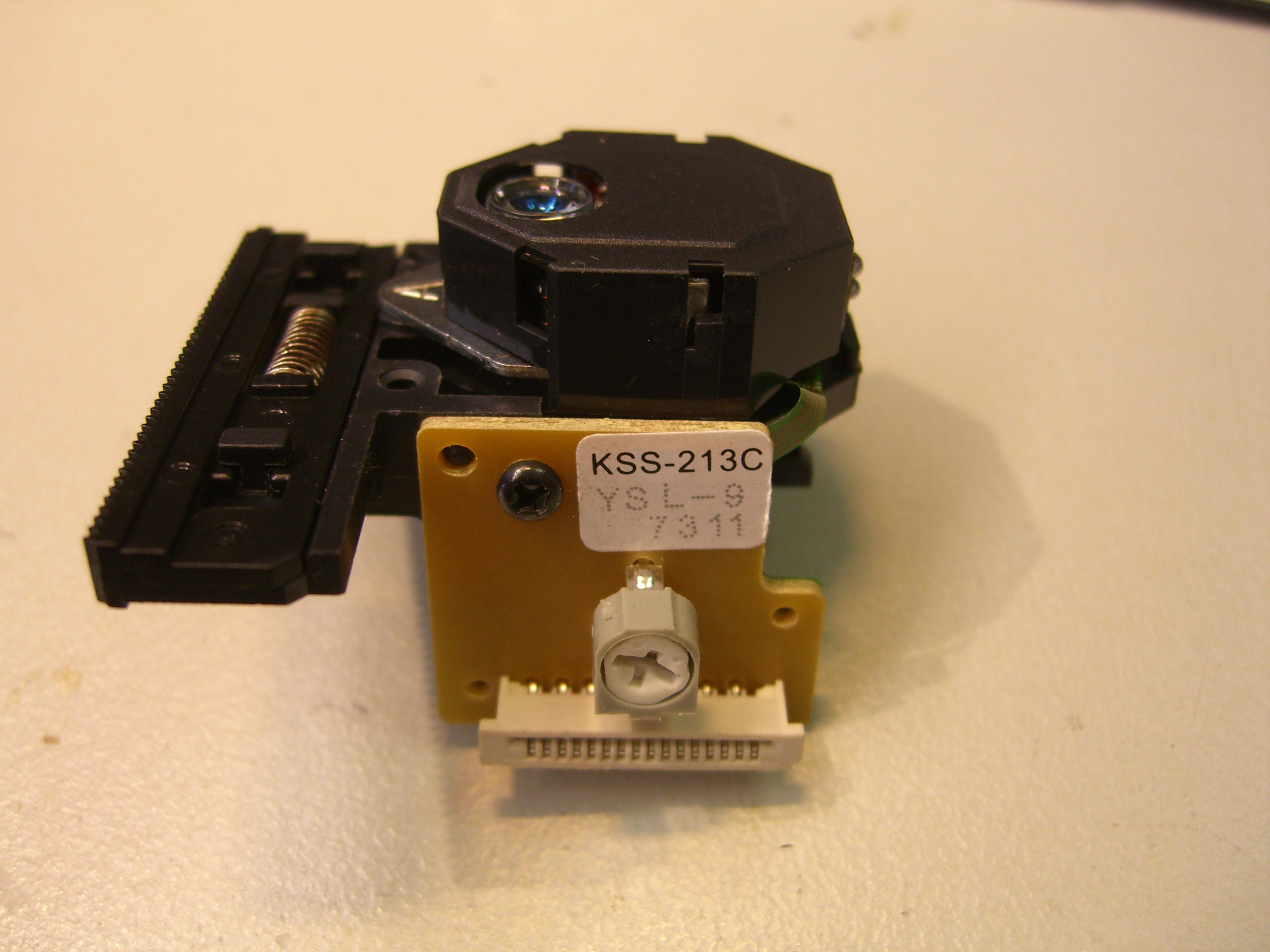

Bild 22:

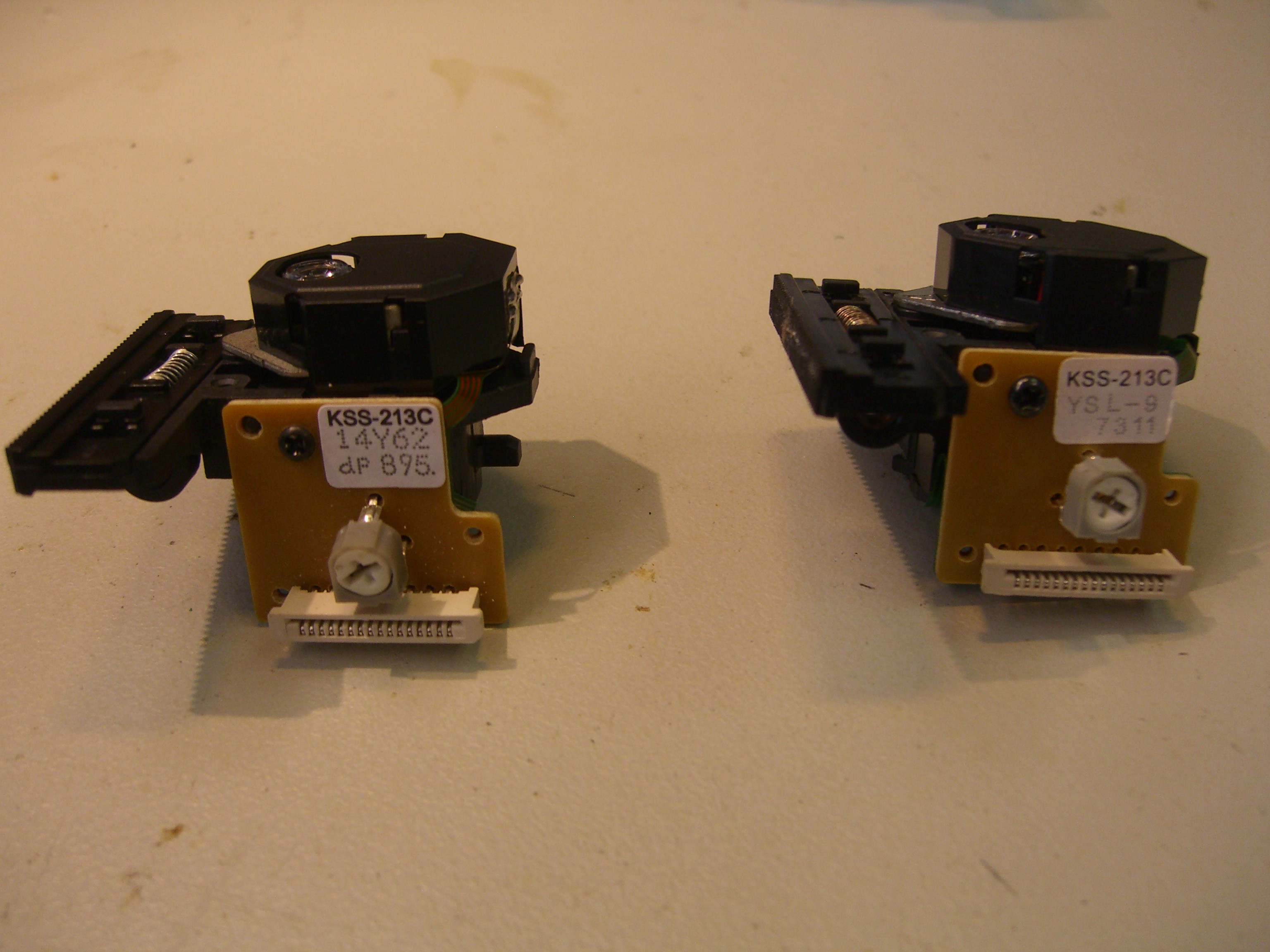

Learning by Auseinandernehmen

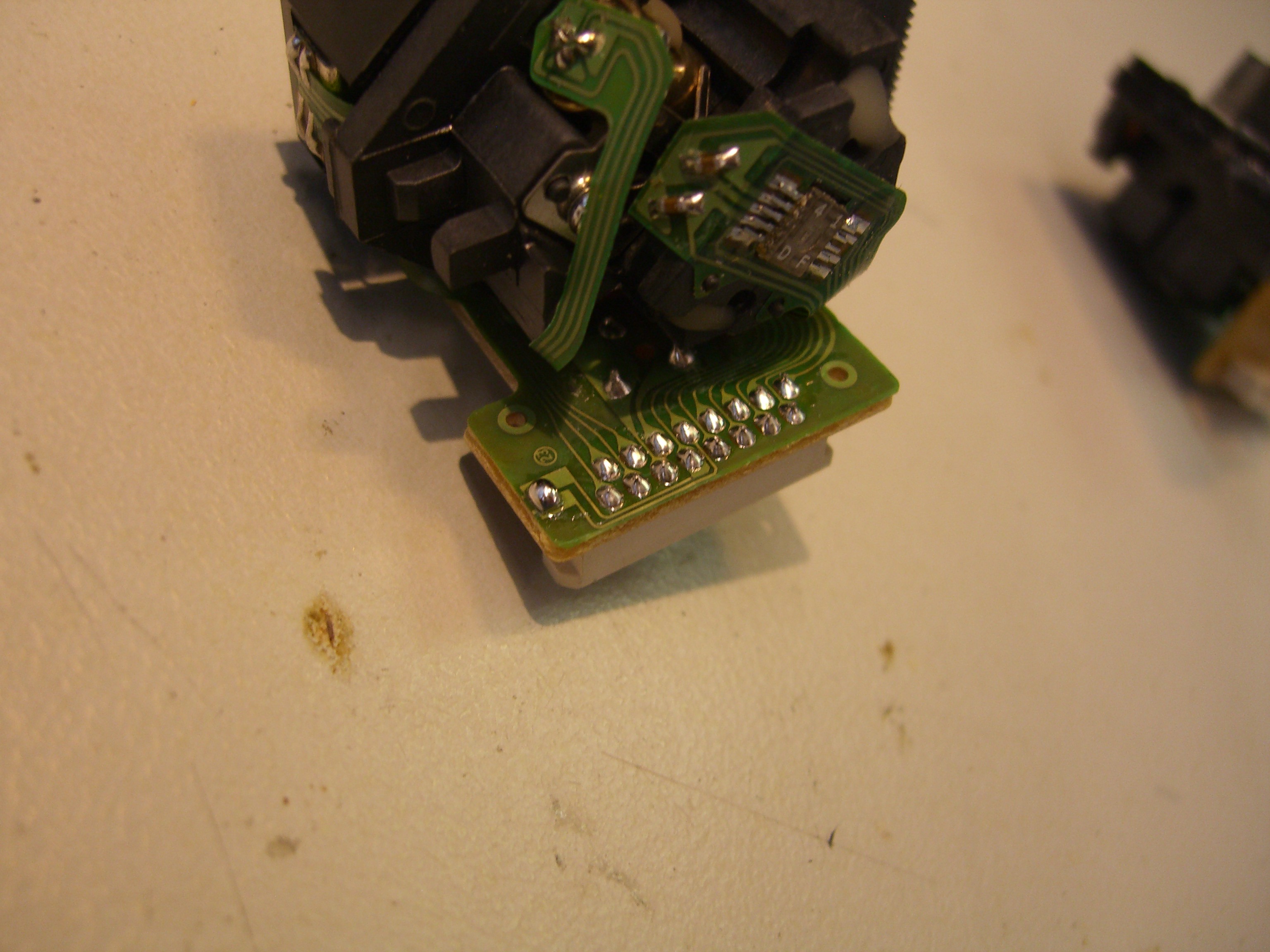

Das alte Pickup kann später in seine Einzelteile zerlegt werden. Es ist ein interessantes, komplexes elektromechanisches Gebilde.

Bild 23:

Neues Pickup vorbereiten

Das neue Pickup wird ausgepackt. Vergewissere dich nochmals, dass es sich um den selben Typ handelt, wie das alte.

Bild 24:

Schutzlötstelle identifizieren

Suche die Schutzlötstelle, die auf den meisten Pickups vorhanden ist. Es ist eine auffällig grosse Lötbrücke, die zwei Lötpads verbindet. Oft ist gut ersichtlich, dass die zwei Pads zu Leiterbahnen gehören, die direkt zur Laserdiode führen. Diese hat den Zweck, die empfindliche Laserdiode vor Elektrostatik zu schützen, solange das Pickup noch nicht eingebaut ist. Entferne die Lötbrücke noch nicht. Je länger sie vorhanden ist, desto grösser ist die Erfolgswahrscheinlichkeit der CD-Player Reparatur.

Bild 25:

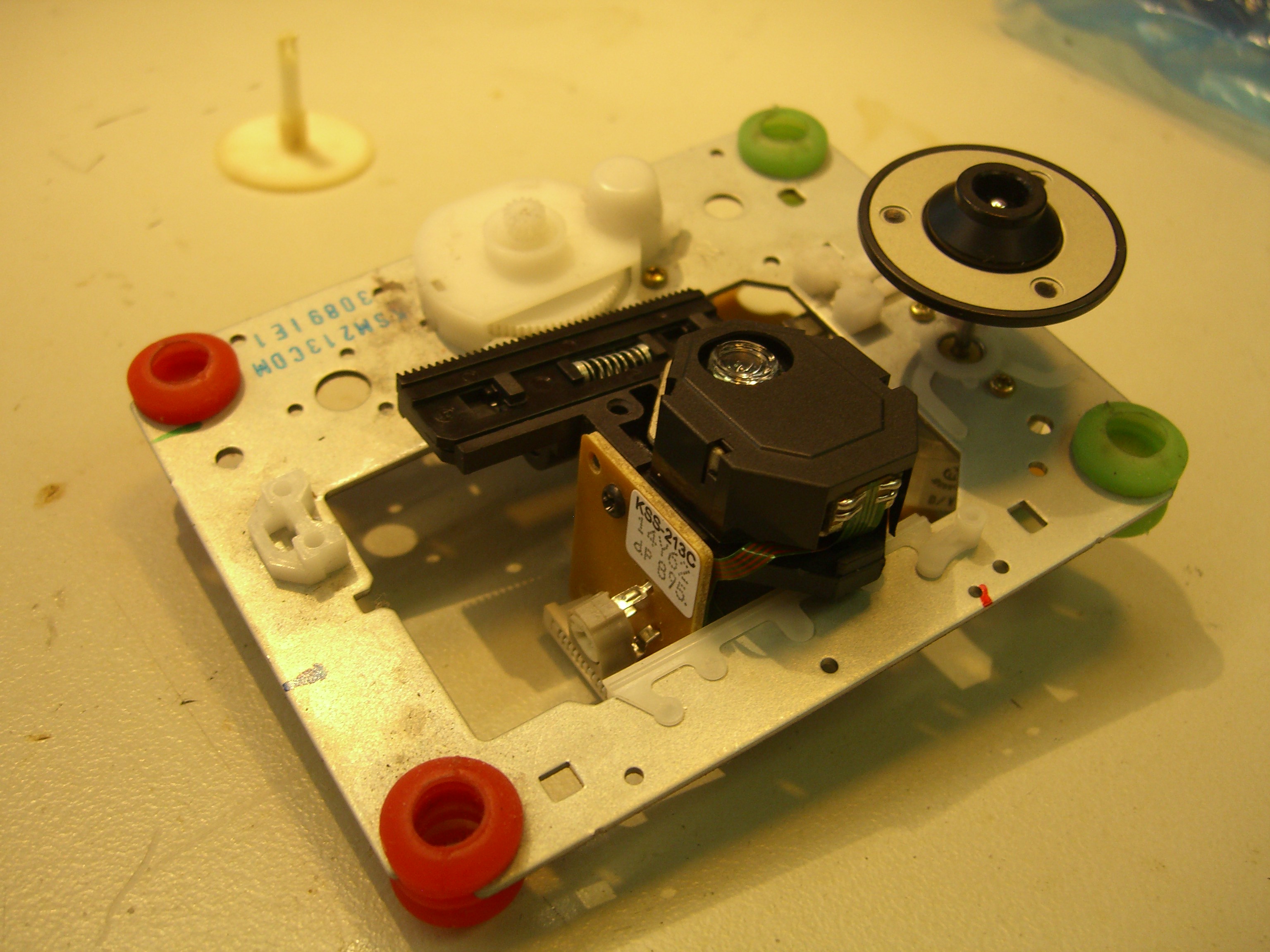

Pickup in die Mechanik einsetzen

Setze das neue Pickup in die Mechanik ein. Auf der Seite, die den Zahnrädern gegenüber liegt, muss das Pickup in die Plastikschiene greifen.

Bild 26:

Führungsachse ausrichten

Richte das Pickup zur Führungsachse aus.

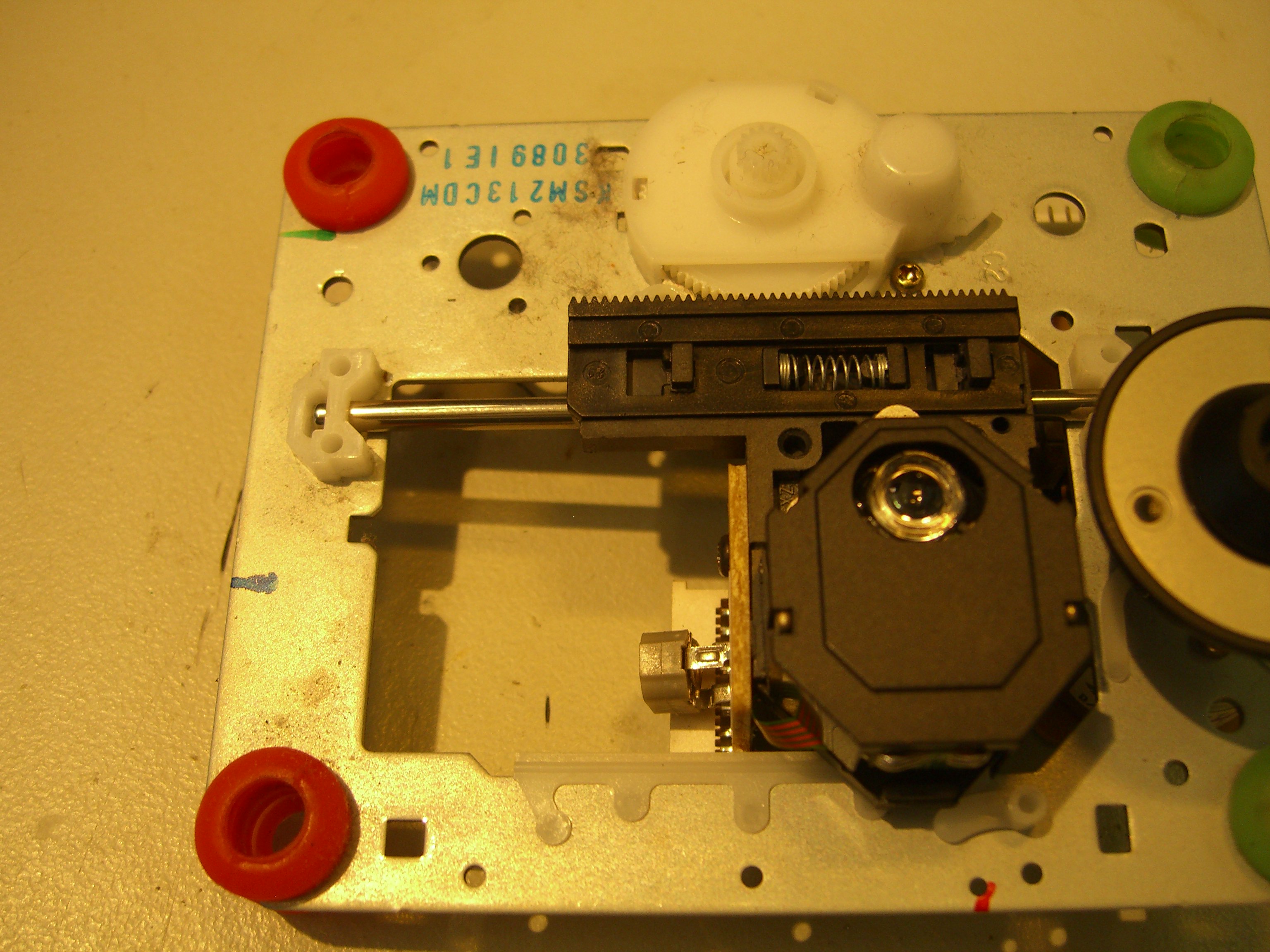

Bild 27:

Führungsstange einsetzen

Schiebe die Führungsstange wieder ein. Das Pickup muss sich jetzt widerstandslos auf der Stange hin und her bewegen lassen.

Bild 28:

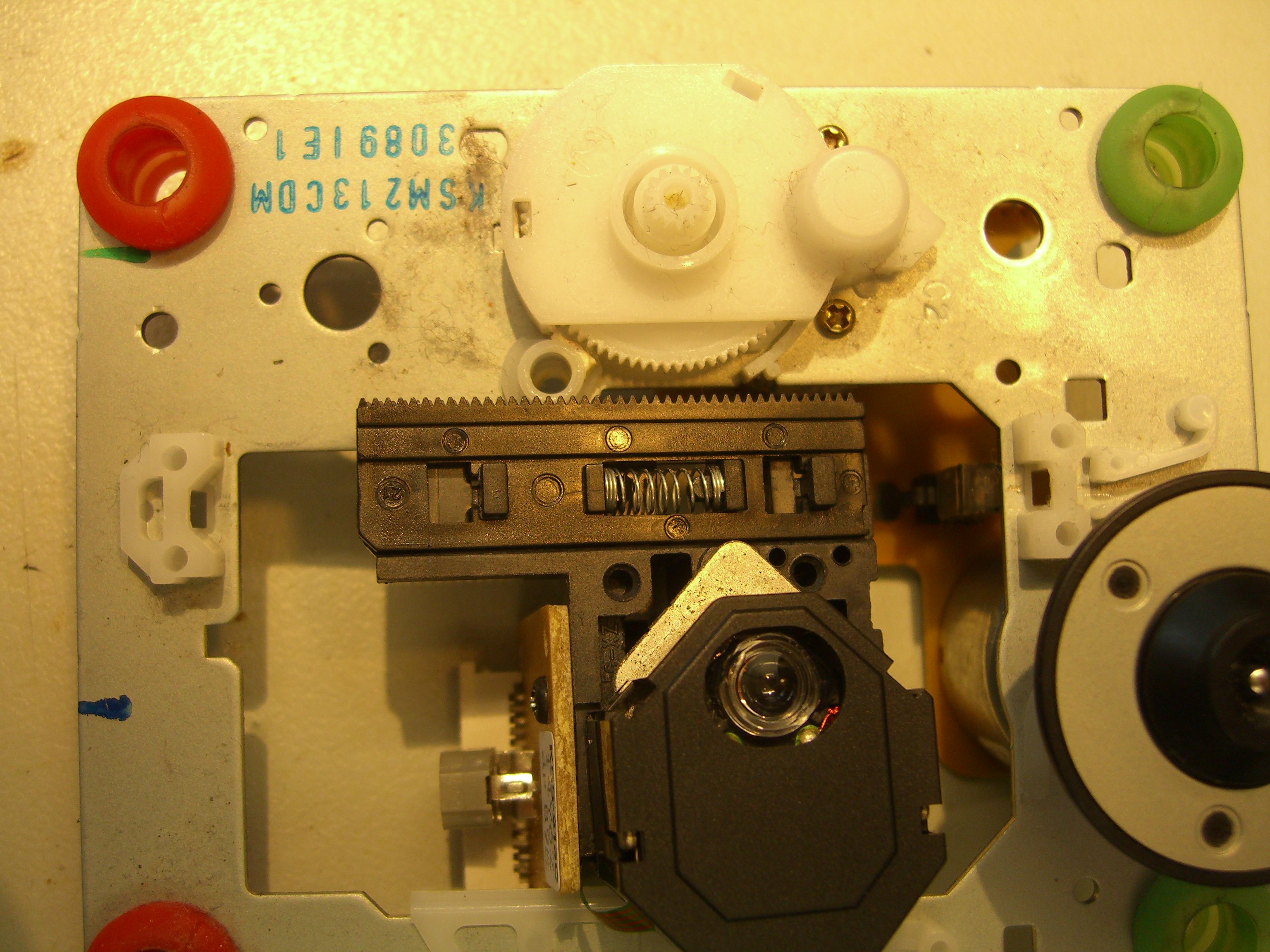

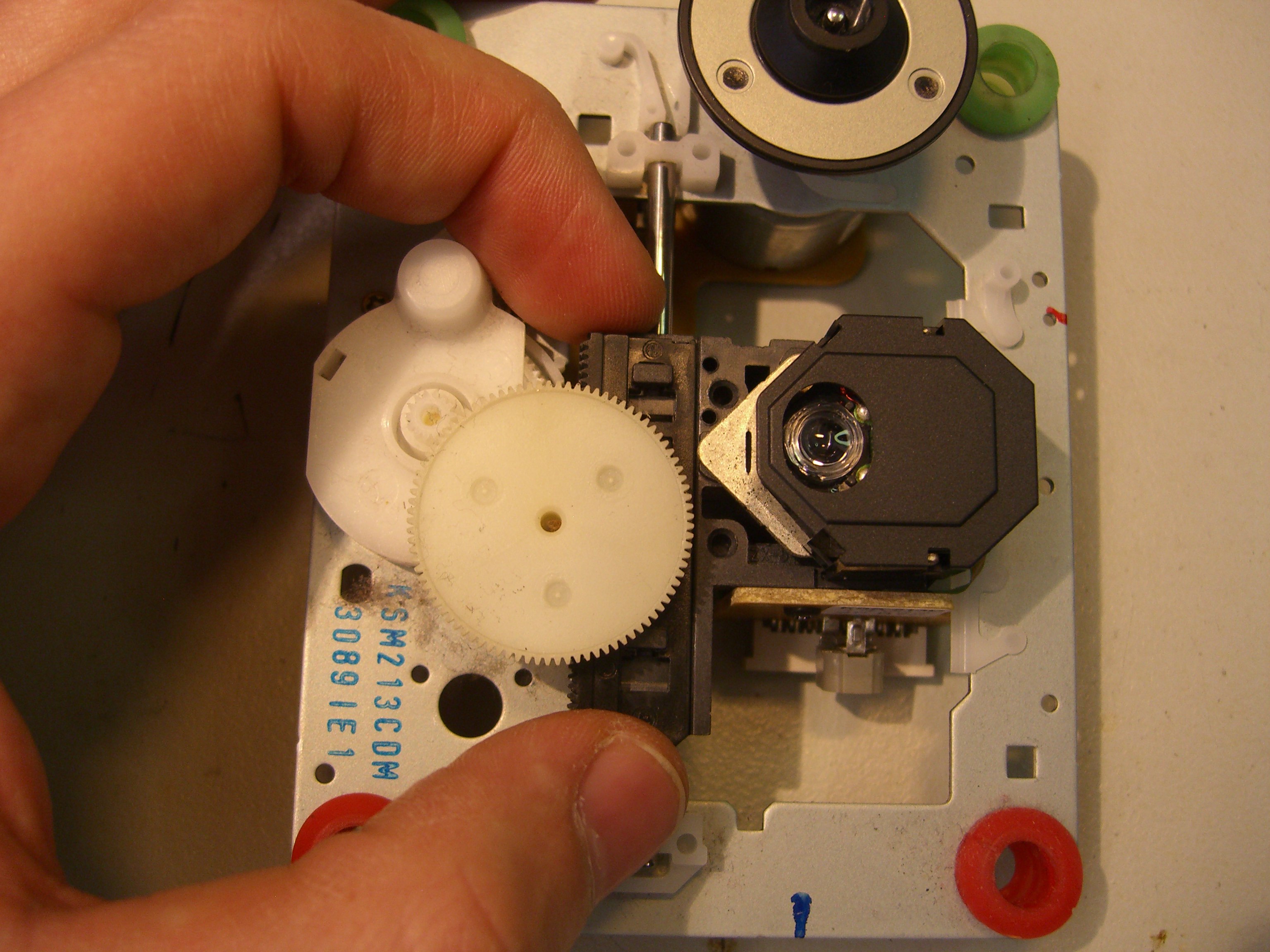

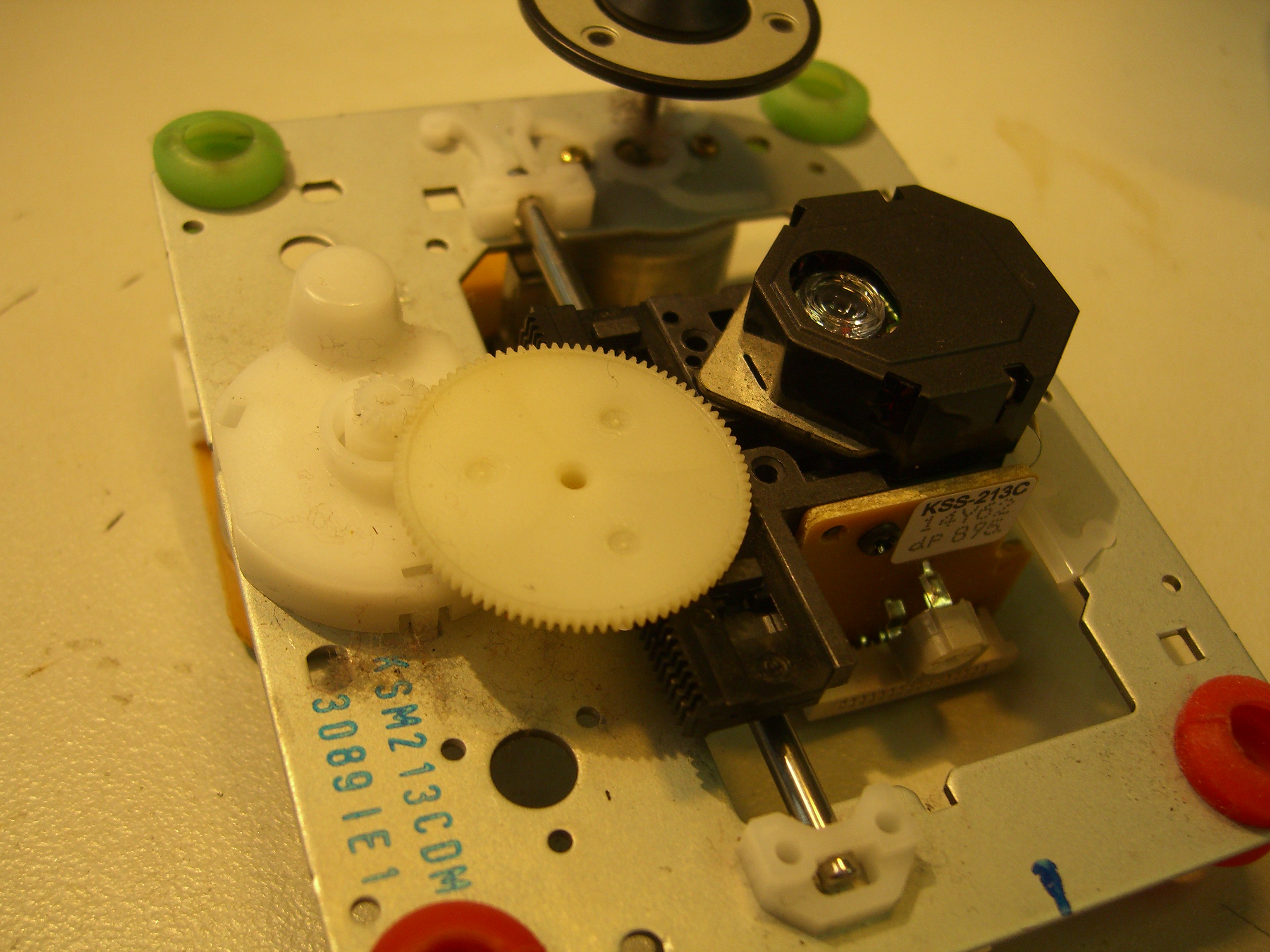

Zahnstangen spannen und Zahnrad einsetzen

Das Pickup hat seitlich zwei Zahnstangen, eine ist verschiebbar und wird von einer Feder an den Anschlag gepresst. Verschiebe die gelagerte Zahnstange so weit, dass die Zähne mit der unteren Stange übereinstimmen. Setze dann das Zahnrad wieder ein. Die zwei Zahnstangen müssen das Zahnrad etwas einklemmen, damit es kein mechanisches Spiel hat. Das Zahnrad muss einschnappen und fest auf der Achse sitzen.

Bild 29:

Funktion der Pickup-Bewegung prüfen

Drehe vorsichtig an den Zahnrädern und prüfe, ob das Pickup korrekt angetrieben wird.

Bild 30:

Plastikabdeckung wieder aufsetzen

Setze die Abdeckung auf der oberen Seite wieder auf.

Bild 31:

Mechanik wieder befestigen

Schraube die Mechanik wieder mit den Gummifederungen in das Laufwerk.

Bild 32:

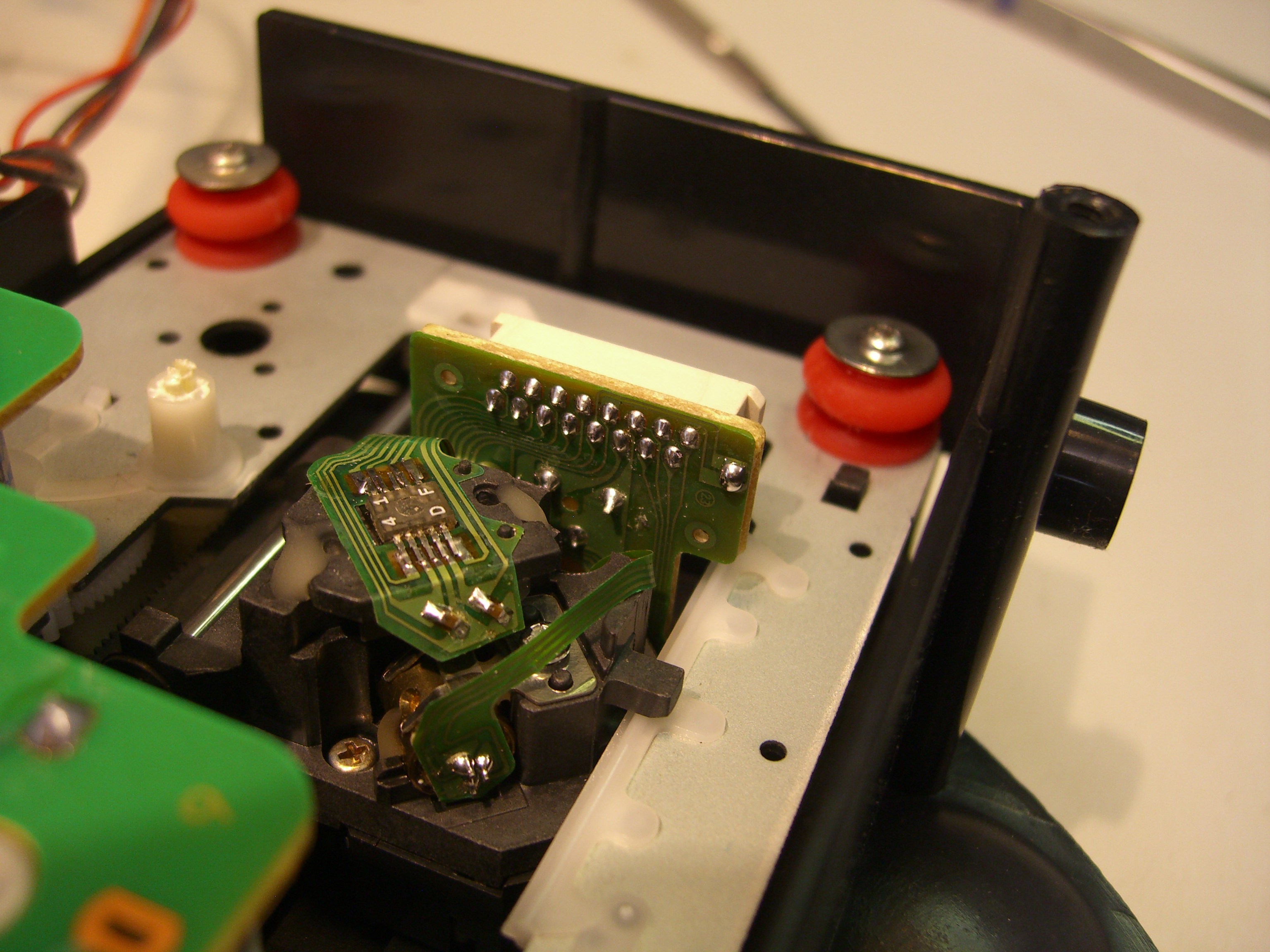

Schutzlötstelle entfernen

Auf sehr vielen Pickups ist eine Schutzlötstelle vorhanden. Sie schützt die empfindliche Laserdiode vor elektrostatischen Entladungen. Die Lötstelle ist eine einfache Lötzinnbrücke, die die Laserdiode kurzschliesst. Diese Lötstelle muss aufgetrennt werden. (Ja, das ist wirklich sehr wichtig, ohne diesen Schritt wird die Reparatur nicht erfolgreich sein).

Bild 33:

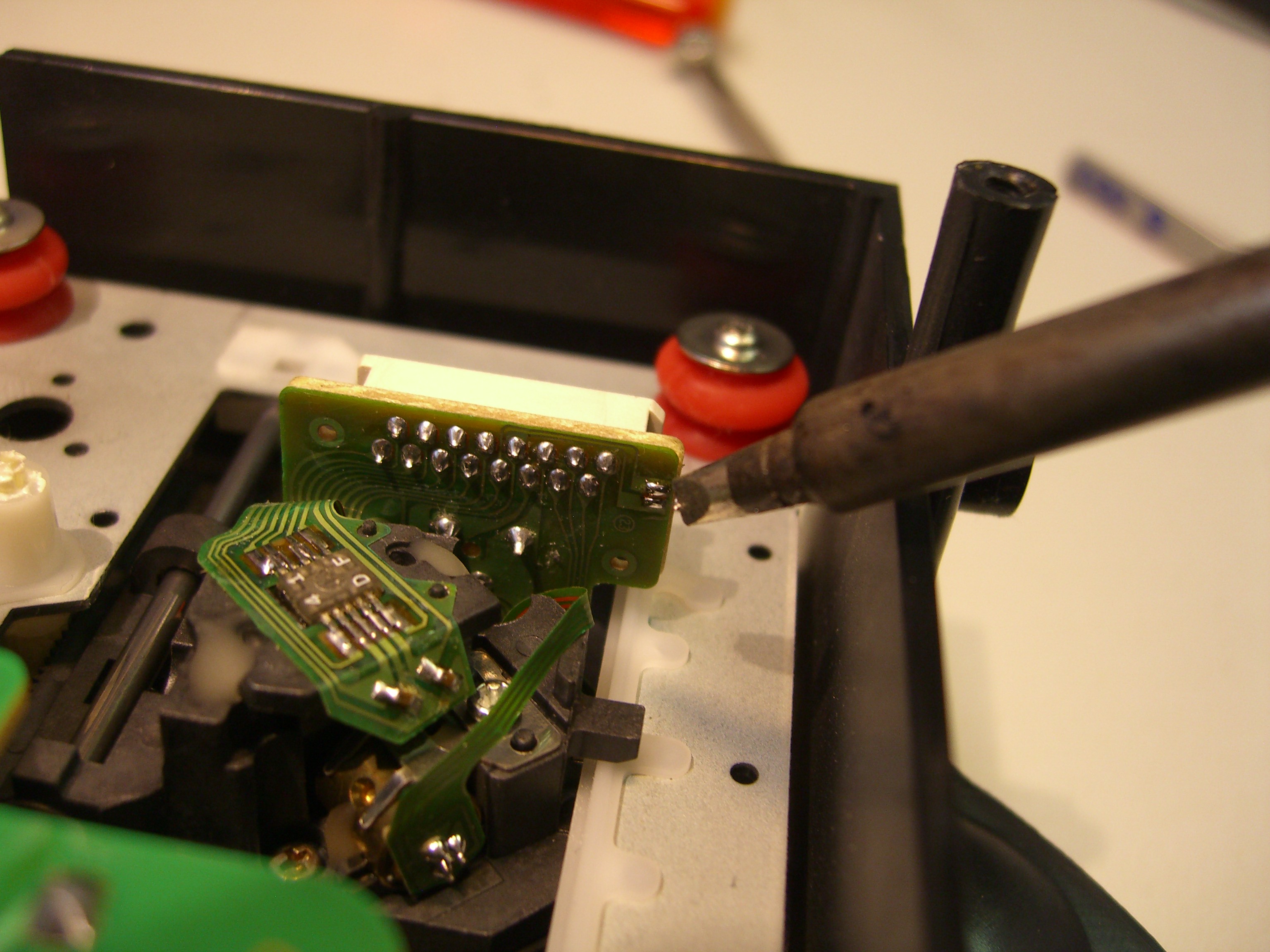

Lötskills sind gefragt

Oft lässt sich die Brücke mit dem Lötkolben einfach "wegwischen". Das Zinn bleibt meistens gut genug am Lötkolben kleben, dass keine Entlötlitze benötigt wird. Wenn nicht, muss das Zinn mit Entlötlitze abgesaugt werden. Wichtig ist, dass die elektrische Verbindung zwischen den beiden Pads wirklich vollständig unterbrochen ist.

Bild 34:

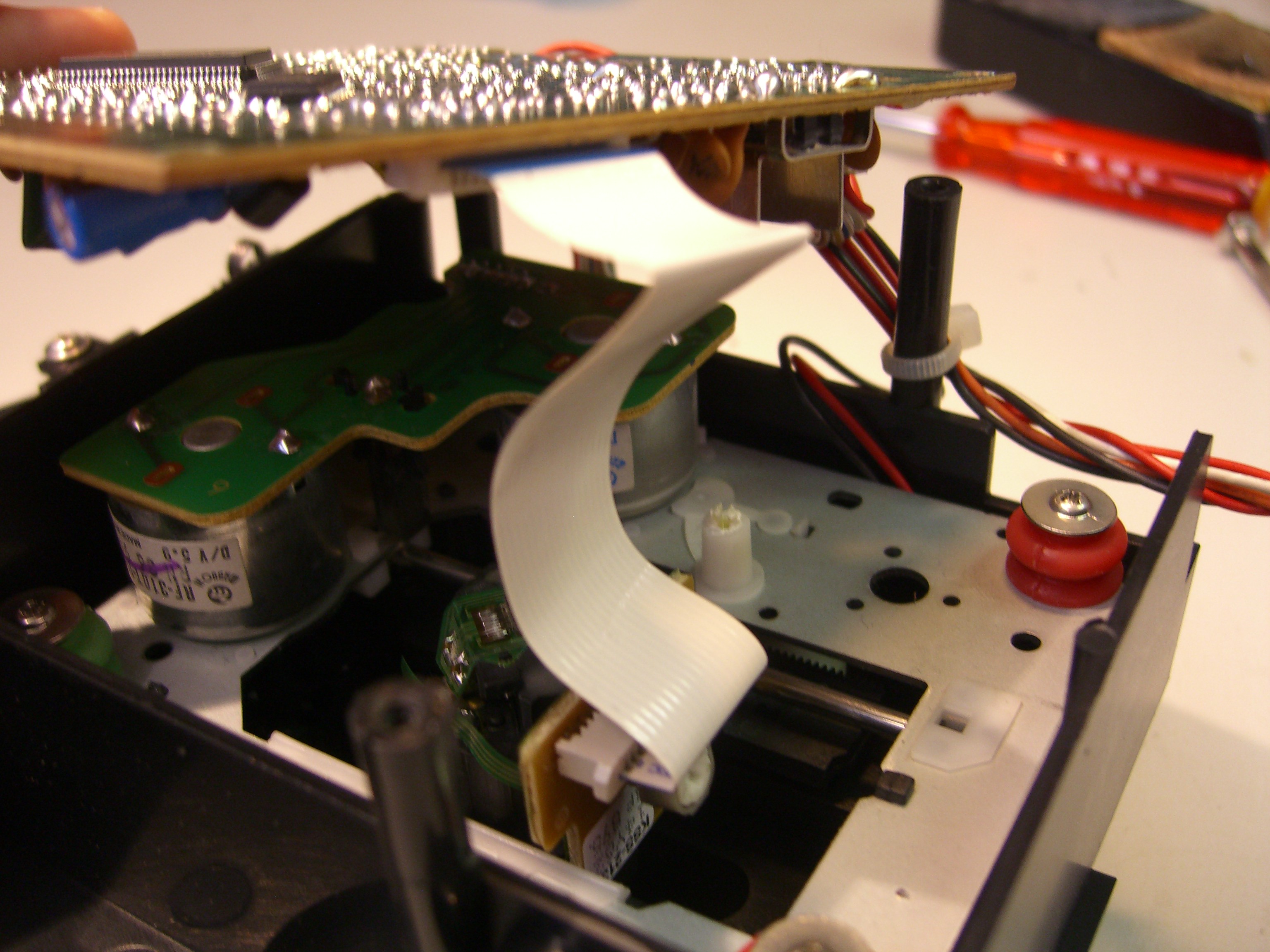

Flachbandkabel anschliessen

Schliesse das Flachbandkabel, das das Pickup mit der Elektronik verbindet, wieder an.

Bild 35:

Elektronik auf Laufwerk befestigen

Schraube die Elektronik wieder auf das Laufwerk. Schliesse alle Kabel zwischen der Elektronik und dem Laufwerk wieder an.

Bild 36:

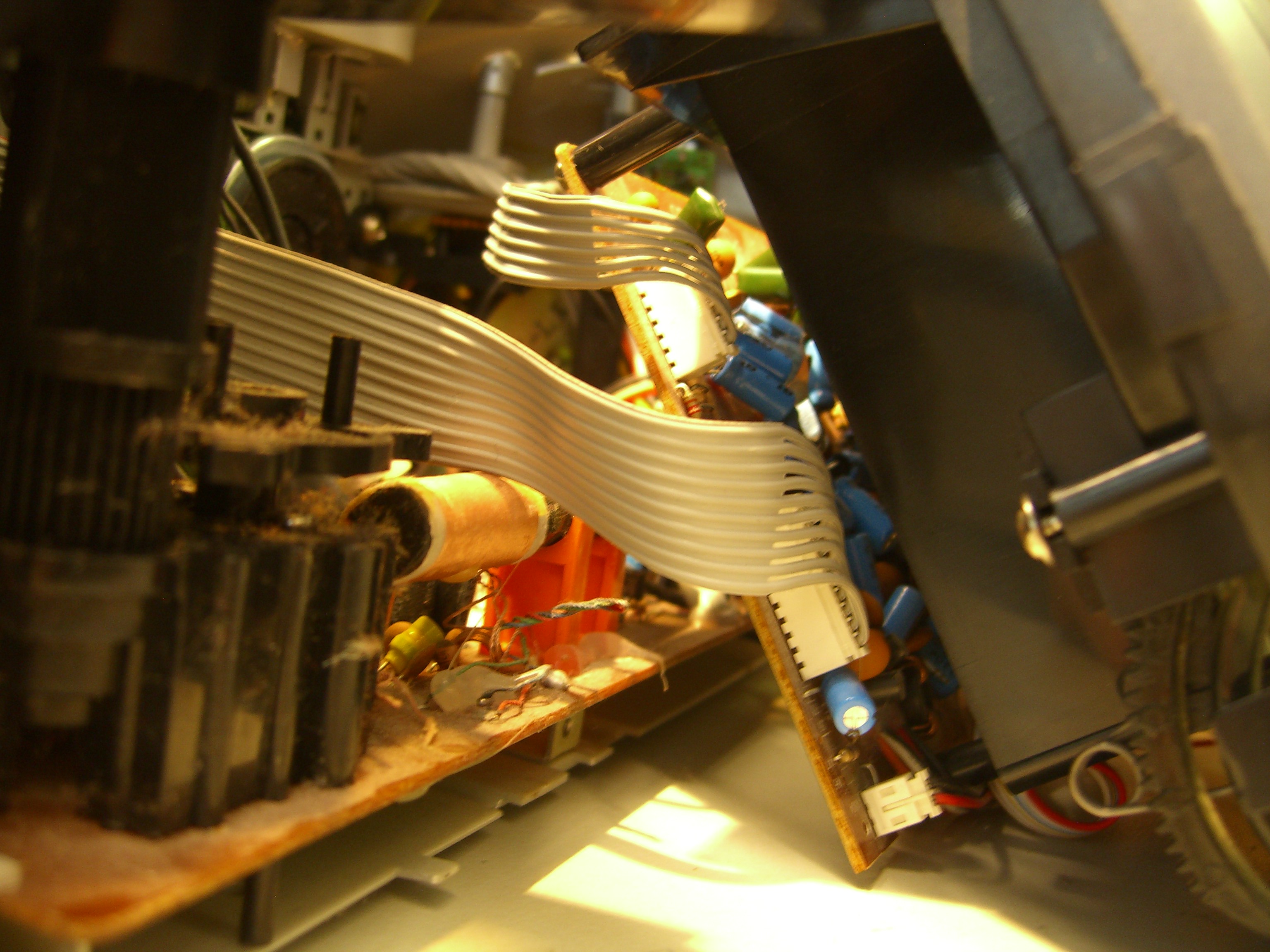

Kabelverbindungen wieder herstellen

Schliesse die Verbindungskabel wieder an, bevor du das Laufwerk am Gehäuse festschraubst.

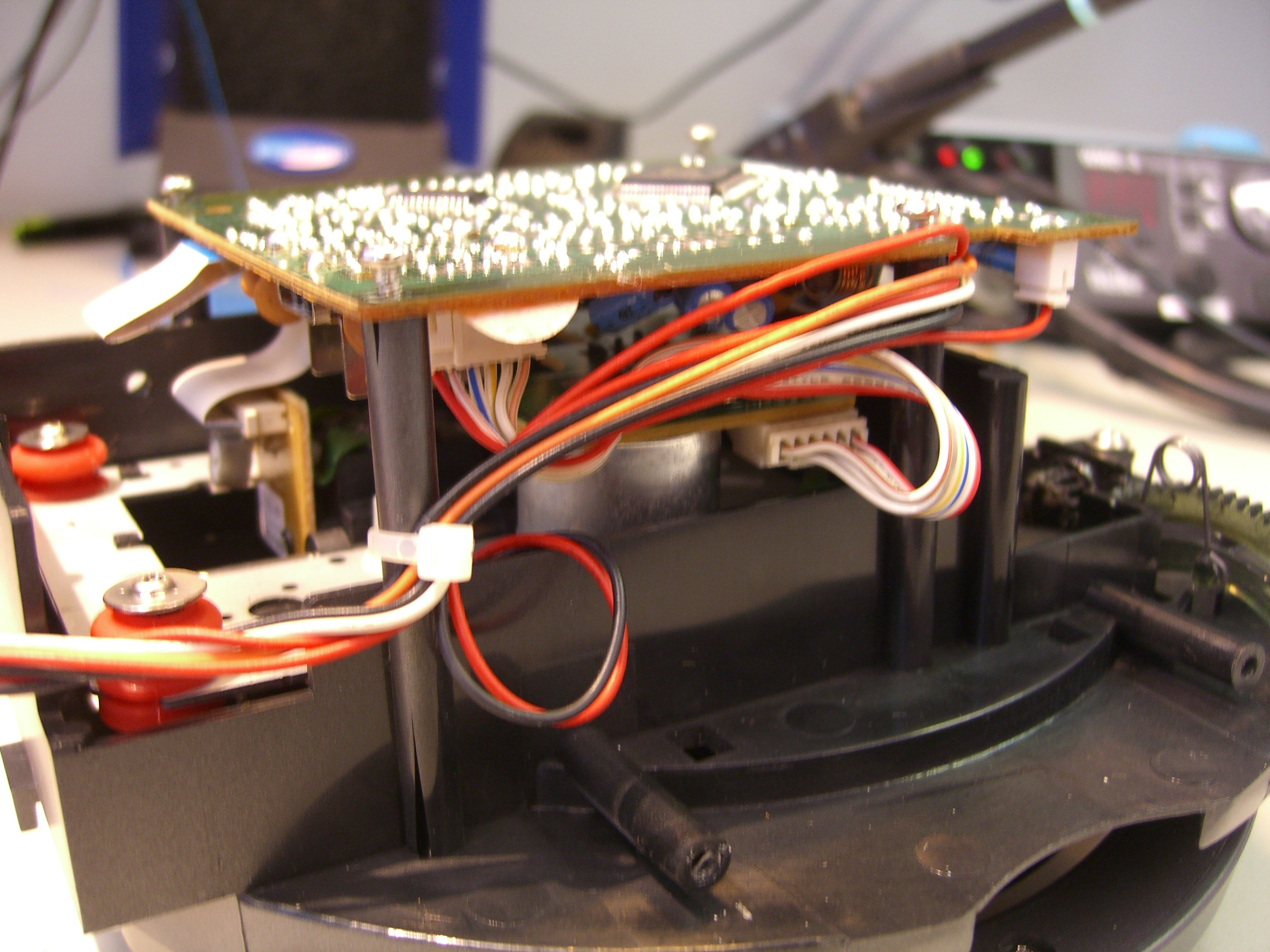

Bild 37:

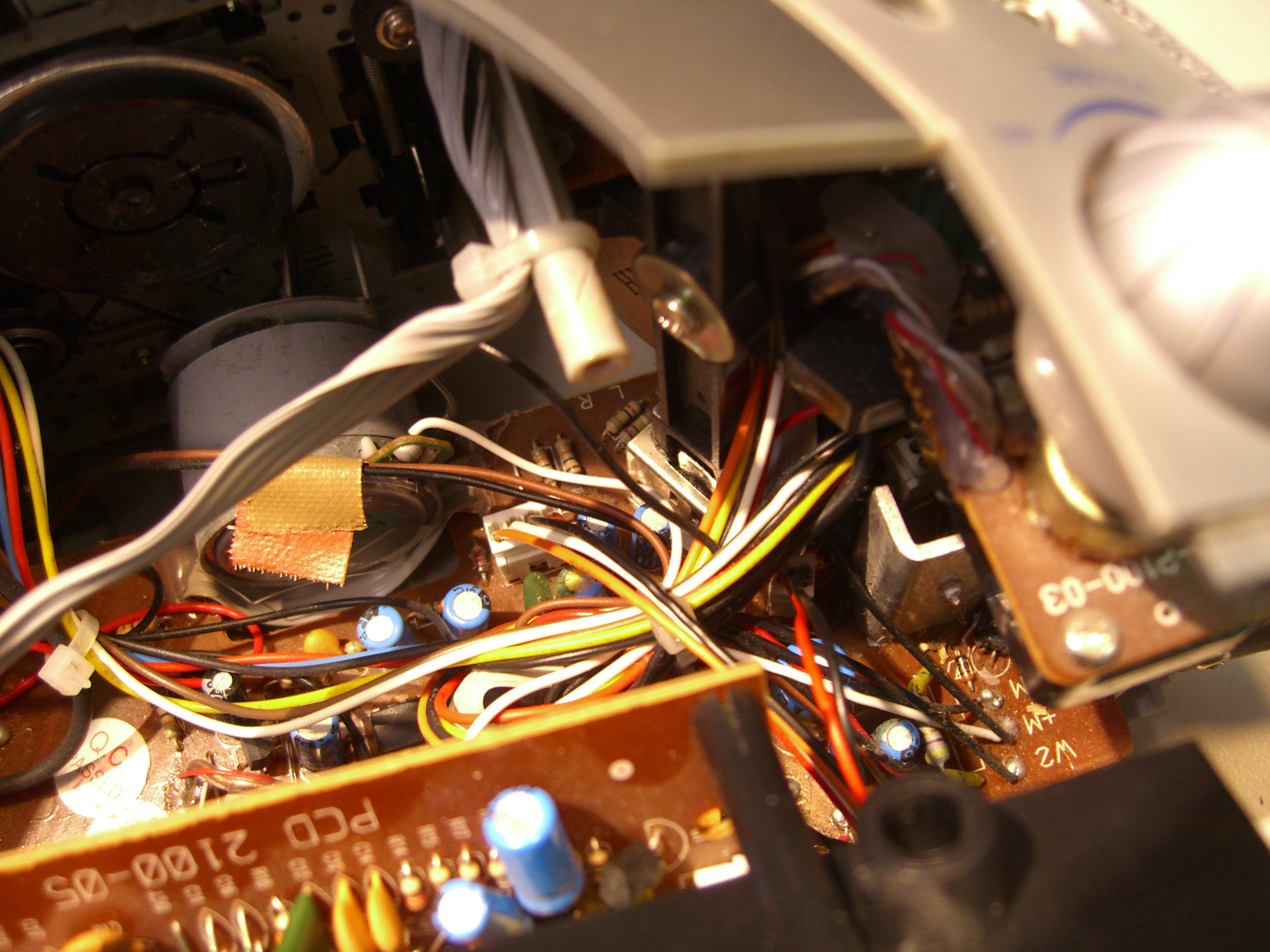

Wirklich alle Kabel wieder eingesteckt?

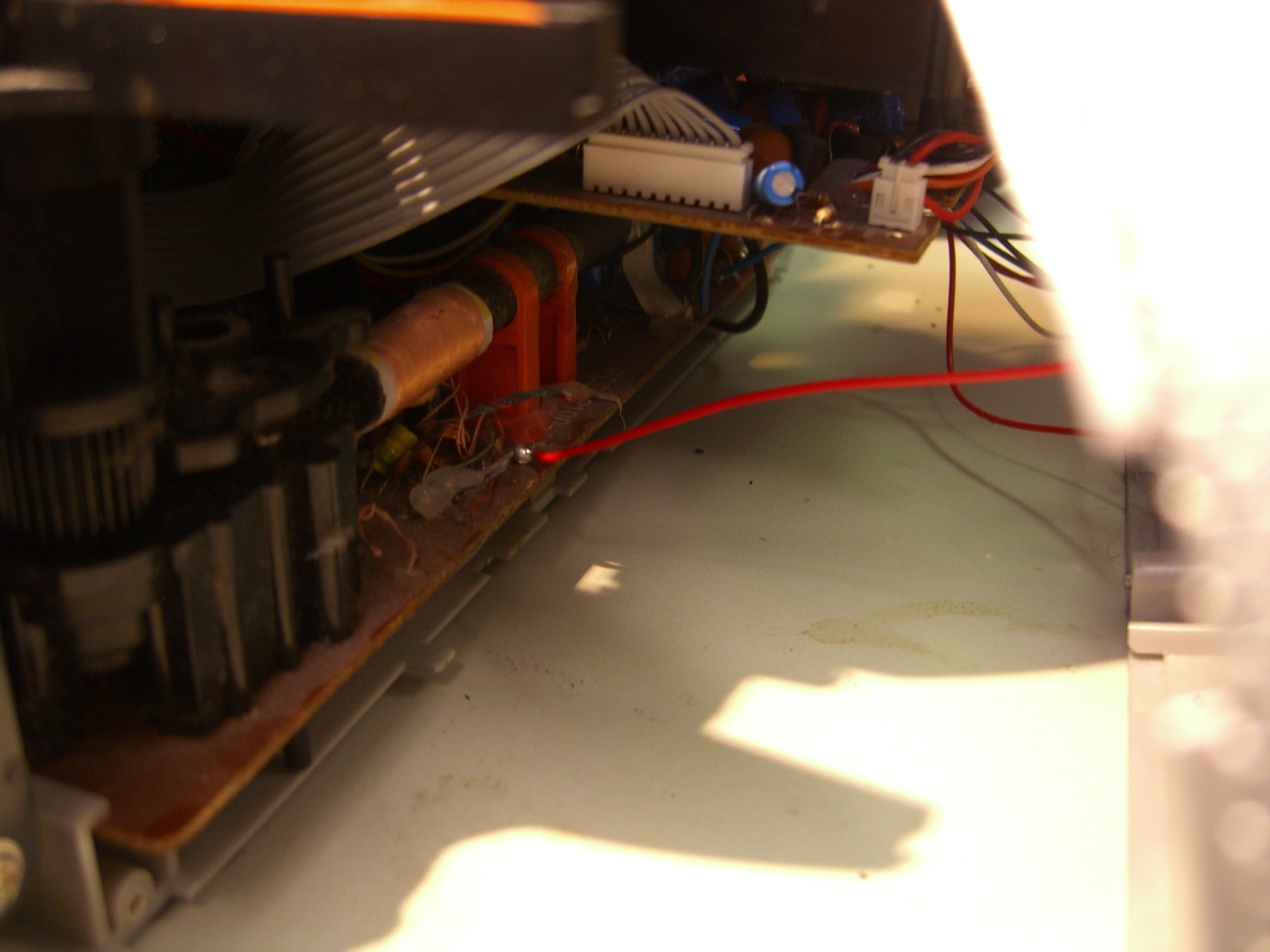

Achte darauf, dass du alle Kabel wieder anschliesst. Einige Kabel dürften auf die Hauptplatine des Radios führen. Kontrolliere die Anschlüsse anhand der angefertigten Skizze.

Bild 38:

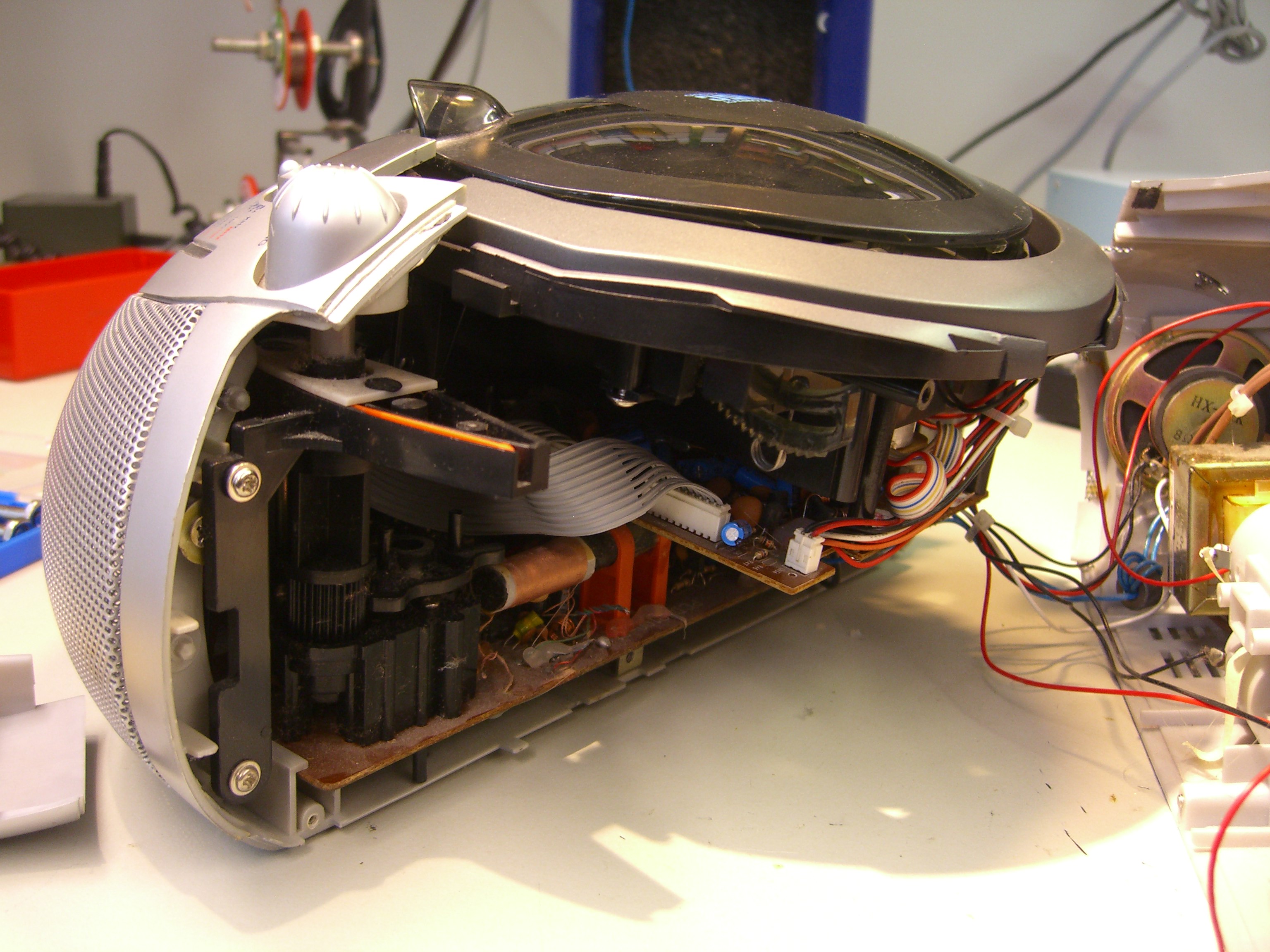

Laufwerk wieder ins Gehäuse einsetzen

Setze das Laufwerk wieder korrekt in das Gerät ein.

Bild 39:

Laufwerk befestigen

Schraube das Laufwerk wieder fest.

Bild 40:

Lose Kabel überprüfen und reparieren

Es kann schon mal vorkommen, dass ein Kabel abreisst, das beide Geräteschalen miteinander verbindet. Das Antennenkabel ist besonders anfällig dafür. Sollte ein Kabel lose herumhängen, suche nach der Lötstelle, wo es abgerissen wurde und löte es wieder fest. Besondere Vorsicht ist geboten, wenn ein Kabel im Netzteil (Netzbuchse, Transformator...) angelötet werden muss. Wenn dort etwas falsch gelötet wird, herrscht Stromschlaggefahr.

Bild 41:

Gehäuse wieder zusammenschrauben

Setze das Gehäuse wieder zusammen und verbinde die Schalenteile wieder mit ein paar Schrauben. Teste die Funktion des CD-Spielers. Wenn alles funktioniert, setze die restlichen Schrauben ein. Herzlichen Glückwunsch, du hast den Laser erfolgreich ersetzt. Lege nun deine Lieblings CD ein und führe einen Freudentanz durch. Wenn das Gerät nicht funktioniert, ist irgendwo ein Fehler passiert. Öffne das Gehäuse, prüfe alle Steckverbinder, die Schutzlötstelle. Gehe das Tutorial in Gedanken nochmals durch und prüfe nochmals jeden Schritt. Wenn das Gerät sich genauso verhält, wie vor dem Tutorial, dann habst du vielleicht einen der äusserst seltenen Fälle, dass nicht der Laser, sondern ein anderes Bauteil kaputt war. In dem Fall kann ich dir bedauerlicherweise nicht weiterhelfen.

Bild 42: Viel Erfolg beim reparieren ;) !
